Trinkwasserbehälter BoizenburgNeubau

Die VersorgungsBetriebe Elbe GmbH unterhält einen separaten Trink-wasserspeicher, welcher die Stadt Boizenburg und deren Umland ver-sorgt.

Im Verlauf von regelmäßigen Reini-gungsarbeiten am Trinkwasserbe-hälter wurde eine stetige Verschlech-terung des Bauzustandes festgestellt, was den Anlass für eine detaillierte Zustandsanalyse der Reinwasserkam-mern gab. Die Auswertung dieser Untersuchungen ergab, dass der vor-handene Trinkwasserspeicher sowie ein Teil der Infrastruktur für die Trink-wasserversorgung zu erneuern sind.

Das neue Versorgungskonzept sieht dabei folgende Maßnahmen vor:

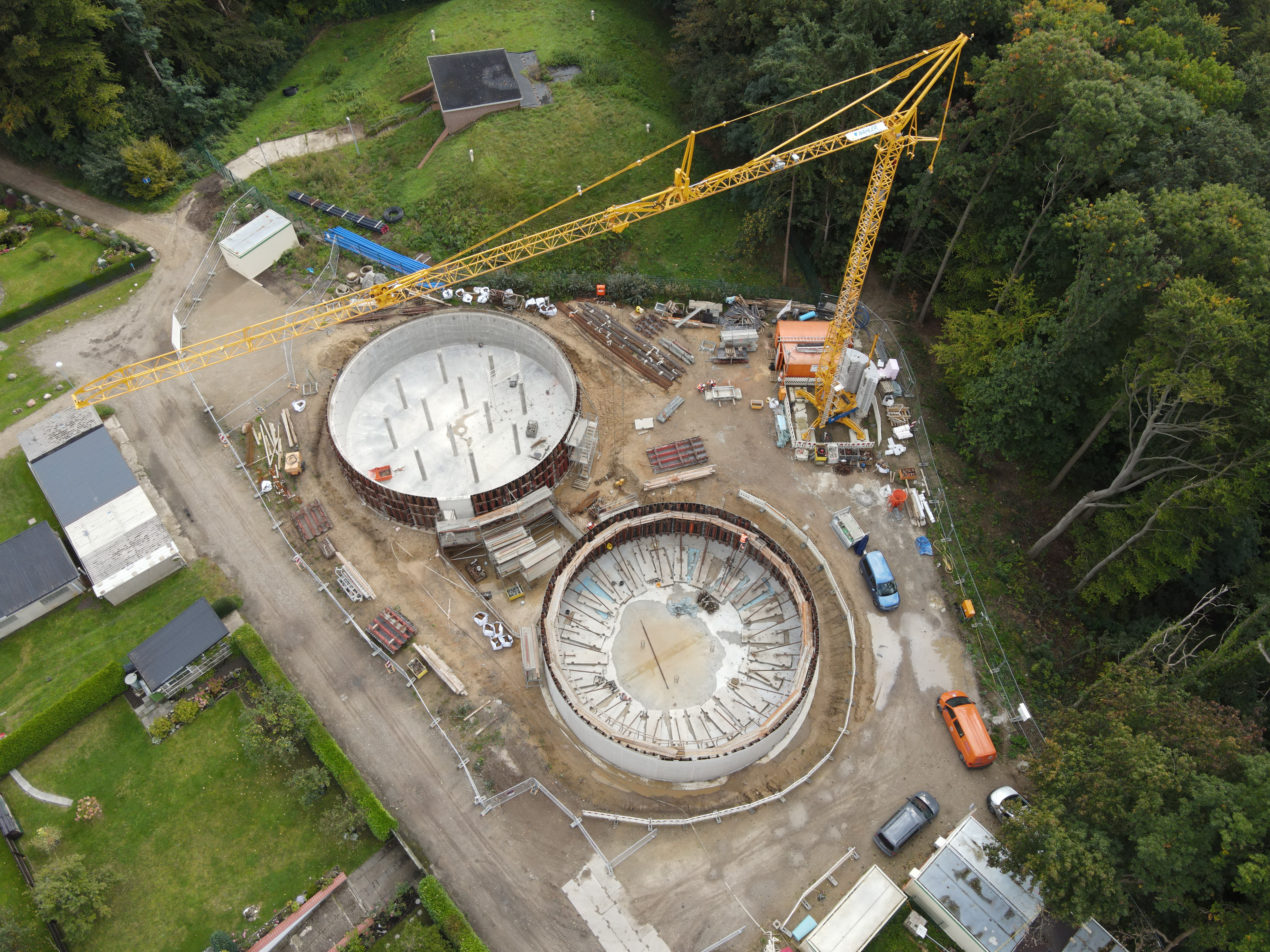

den Neubau eines Zweikammer-Trinkwasserbehälters mit einem Volumen von 2 x 900 m³ mit dazwischen liegender Schieberkammer
den Neubau des Netzpumpwerkes sowie der sonstigen technischen Ausrüstung
die Neuverlegung der Verbindungsleitungen zu den Anschlusspunkten in das vorhandene Netz

Auftraggeber
VersorgungsBetriebe Elbe GmbH

Leistungen

Tragwerksplanung LP 2 - 8
Technische Ausrüstung LP 2 - 8
Ingenieurbauwerke LP 2 - 8
Örtliche Bauüberwachung

Tragwerksplanung

Hartmut Ziegler
Steffen Bogaschowsky
Technische Ausrüstung
Sybille Niemann
Roland Zachertz
Günther Müller-Röhlck
Ingenieurbauwerke
Hartmut Ziegler
Steffen Bogaschowsky
Örtliche Bauüberwachung
Steffen Bogaschowsky

Planungszeitraum

2019 - 2021
Fertigstellung
05.2023

Baukosten netto

KG 200 - 600 2,04 Mio EUR

ENTWURF

Trinkwasserbehälter BoizenburgNeubau

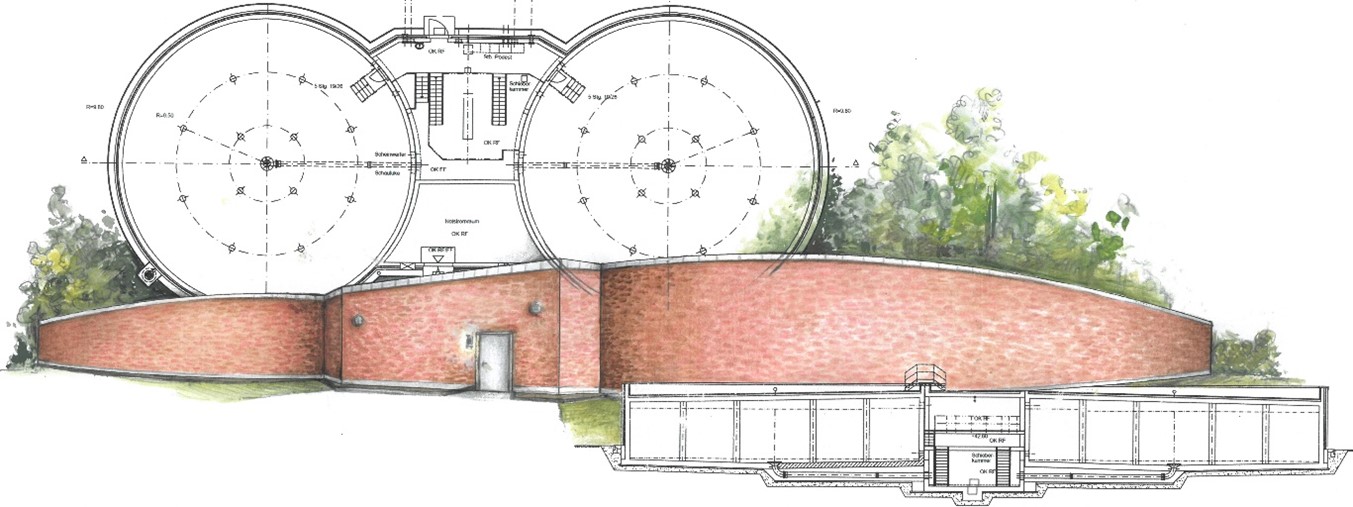

Für die beiden Wasserkammern wurde ein Innendurchmesser von jeweils 19,0 m festgelegt. Die mittlere lichte Wandhöhe beträgt rd. 4,0 m. Die Schieberkammer ist zwischen den beiden Wasserkammern angeordnet. Die Ausführung erfolgt monolithisch in Stahlbetonbauweise, das Bauwerk erhält eine wärmegedämmte Klinker-fassade.

In der Schieberkammer wird die zum Betrieb des Trinkwasserbehälters er-

forderliche technische Ausrüstung sowie das neue Netzpumpwerk (Qh,max = 320 m3/h) angeordnet. Alle relevanten Armaturen werden mit elektrischen Stellantrieben ausgestat-tet, die Datenkommunikation erfolgt über das Feldbussystem ProfiNET. Alle Betriebsvorgänge können somit aus der zentralen Leitwarte des Wass-erwerks vorgenommen werden.

Nutzvolumen: 2 x 900 m³
