Wehr und Fischaufstiegsanlage  Rüting / Stepenitz

IPROconsult Logo

Die Stepenitz ist als besonders bedeutsames, regionales Vorrangge-wässer eingestuft, wodurch die Her-stellung der ökologischen Durch-gängigkeit am Standort Rüting als prioritär zu betrachten ist. Um das Gewässer an diesem Standort öko-logisch durchgängig zu gestalten, soll auf Grundlage der Vorplanung ein Ersatzneubau des Wehrs mit einer Fischaufstiegsanlage in Form einen Schlitzpasses mit 34 Becken errich-tet wer-den. Über beiden Bauwerken ist eine 2-Feld-Stahlbetonbrücke ge-plant. Im oberen Bereich wird der Bereich als Damm zur Wasserhaltung saniert.

Das vorhandene alte Wehr wird anschließend teilweise zurück gebaut.

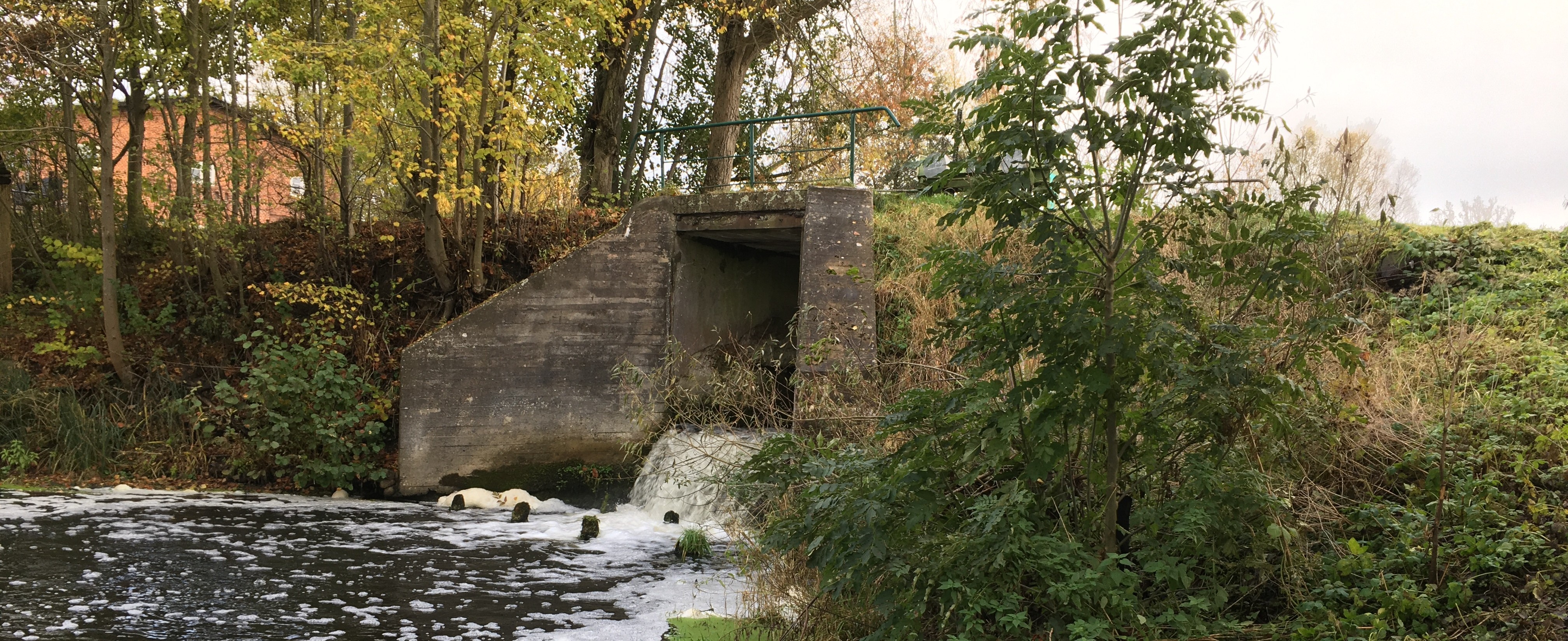

Das mit einer Brücke kombinierte Wehr wurde im Prüfbericht als Plat-tenbrücke eingestuft und der Zustand des Wehr-/Brückenbauwerkes als "ungenügend" bewertet. Standsicher-

heit, Verkehrssicherheit und Dauer-haftigkeit sind nur noch mit starken Einschränkungen gegeben, so dass ein Ersatzneubau dringend erforder-lich ist. Durch die am Bauwerk fest-gestellten Schäden und Mängel (Betonteile und Schütztafel) wird das Bauwerk mit der Bauwerksnote 3,5-4 eingestuft.

Divider
Auftraggeber
Staatliches Amt für Landwirtschaft und Umwelt WM
Leistungen

Ingenieurbauwerke
Tragwerksplanung
LP 1 - 4
LP 1 - 4

Projektbearbeiter

Holger Haas
Imad Diban
Edmund Kieckbusch
Friederike Krömer

Planungszeitraum

06.2019 - 10.2022

Baukosten netto

1,06 Mio. EUR

Details

ENTWURF

Wehr und Fischaufstiegsanlage Rüting / Stepenitz

IPROconsult Logo

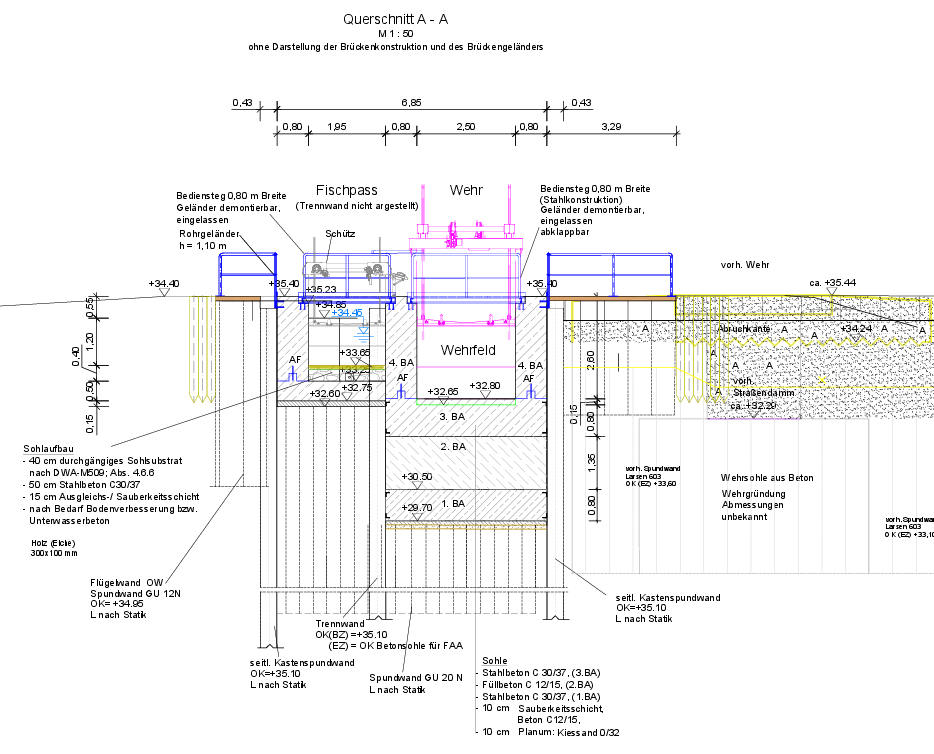

Schnitt 1

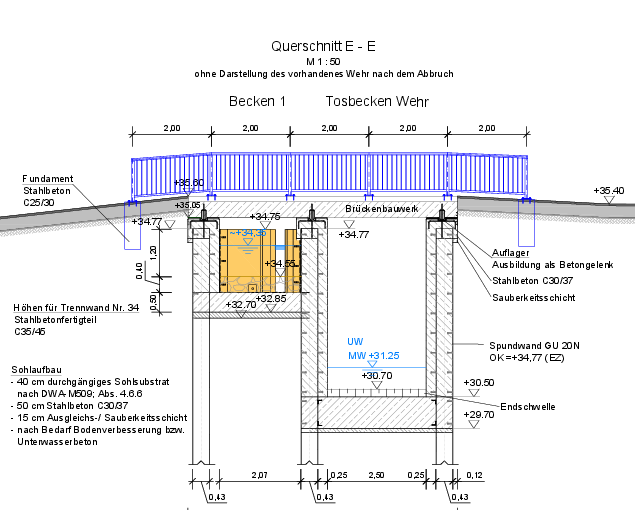

Schnitt 2

Geplant ist der Ersatzneubau eines re-gulierbaren 1-Feld-Wehrs mit Einfach-schütz. Das Wehr wird mit der Fisch-aufstiegsanlage und der Überfahrt in einen Spundwandkasten und mit Stahlbeton C 30/37 geplant. Alle Bau-werksteile (Sohle, Wangen) werden aus qualitativ hochwertigem Stahl-beton (frostbeständig, wasserundurch-lässig) hergestellt.

Die Überführung wird vollständig aus Stahlbeton hergestellt. Der Quer-schnitt erhält eine Gesamtbreite von 5,00m. Der Fischaufstieg wird in Form eines Schlitzpasses nach dem aktu-ellen DWA-Merkblatt 509 ausgebildet. Die Errichtung der FAA-Anlage wird in Spundwandbauweise durchgeführt.

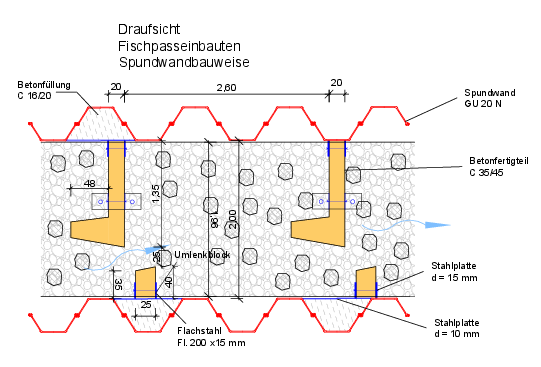

Geometrie Trennwände
