Wehr KleinbeuthenErsatzneubau

IPROconsult Logo

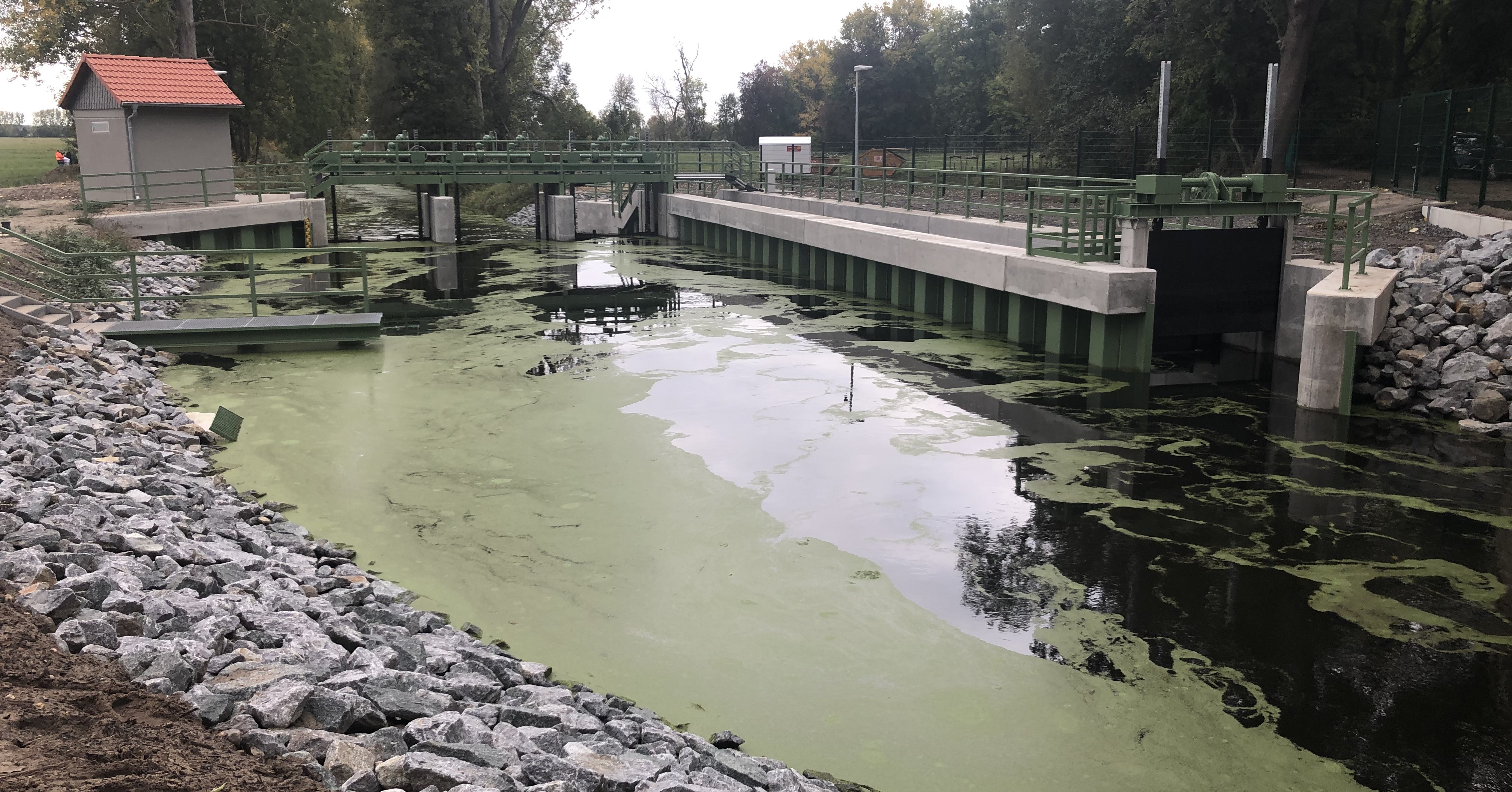

Neues Wehr mit Fischtreppe (Oberwasser)

Im Rahmen einer 1996 erfolgten Be-gutachtung wurde das Wehr Klein-beuthen als nicht betriebssicher ein-geschätzt. Die Bauteile wiesen erheb-liche Schäden auf. Unterhalb des gegen eine Wirtschaftswegebrücke gelehnten Wehres, waren durch die ungünstige Lage der Abströmung zum  Fluss erhebliche Kolkungen ent-standen, die im Laufe der Jahre zu ständigen Ausbesserungsarbeiten mit Einspundungen und Deckwerken führten. Zielstellung der auszuführen-den Bauarbeiten war der Ersatz der Wehranlage Kleinbeuthen in der Nu-

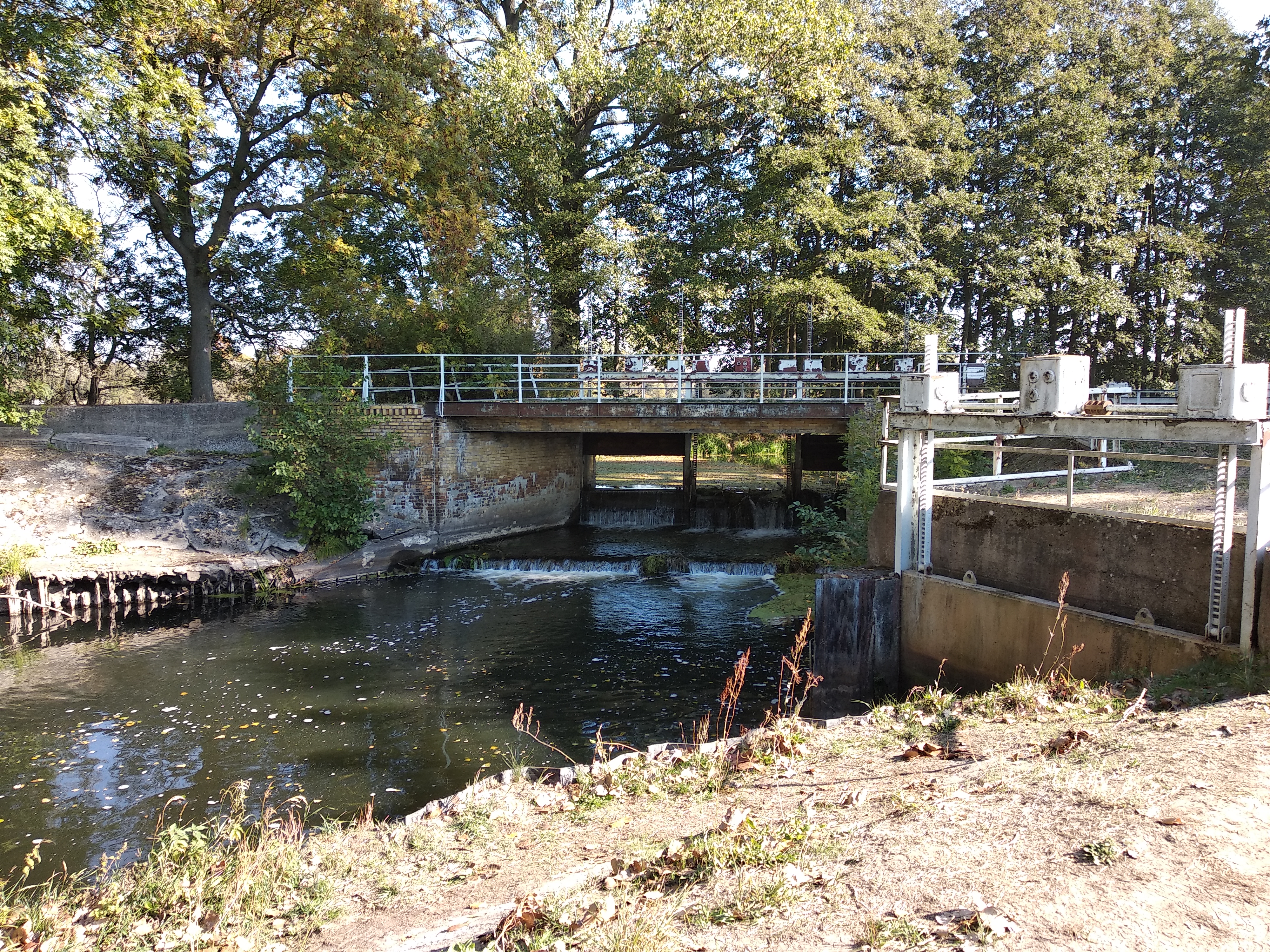

Altes Bauwerk Unterwasser

the durch eine, von der Brücke ge-trennte Wehranlage mit Doppelschüt-zenverschlüssen und mit einem inte-grierten Fischaufstieg zur Wiederher-stellung des ökologischen Durch-ganges (Gewässerverbund).



Durch den Ersatz des regulierbaren Wehres wird eine Erhaltung der Stau-haltung und die Aufrechterhaltung der vorhandenen Oberflächenwasser-stände in der Nuthe und damit die Grundwasserstände oberhalb der Wehranlage mittelfristig gesichert.

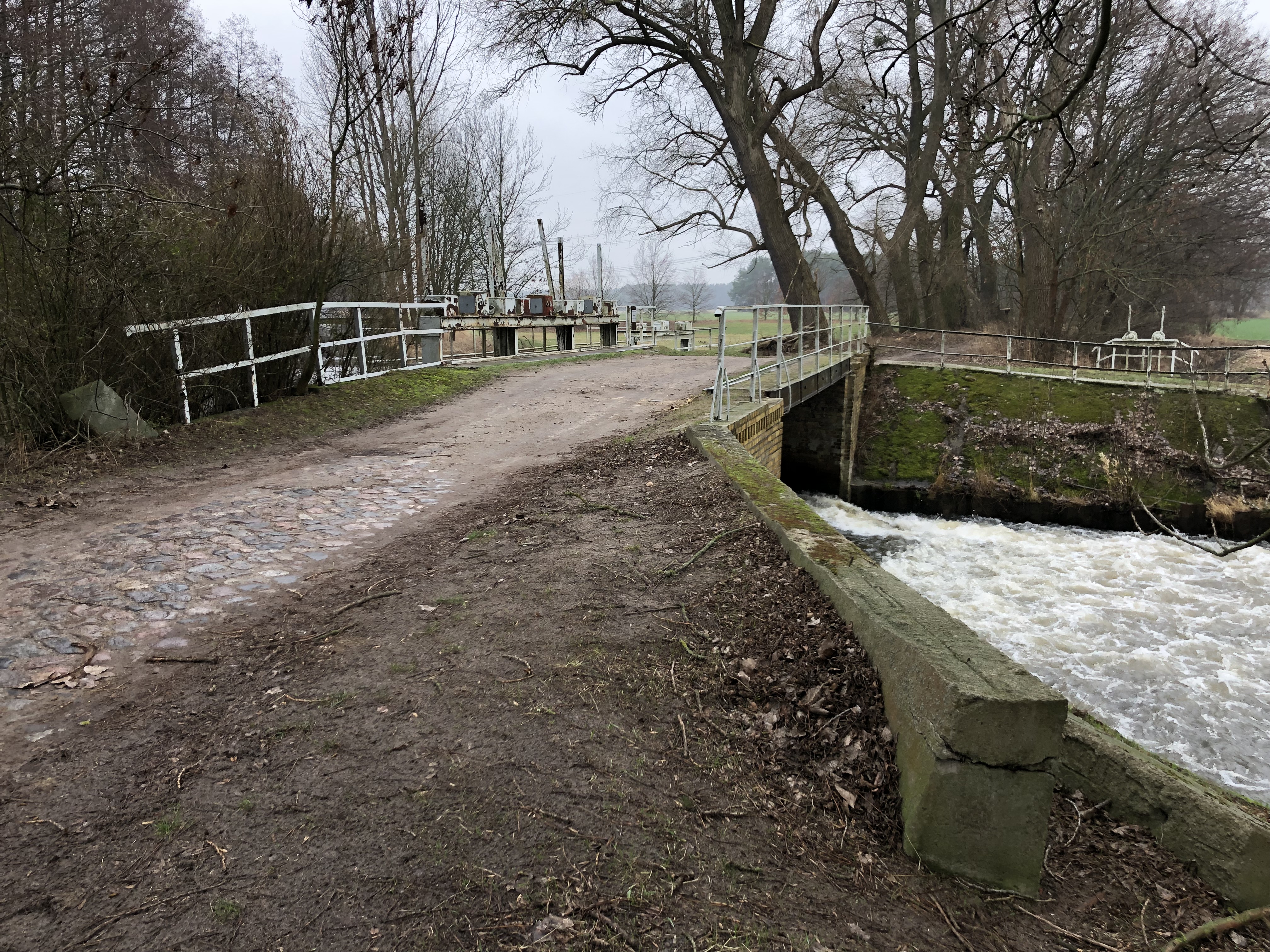

Altes Bauwerk Überfahrt
Divider
Auftraggeber
Gewässerverband Spree-Neiße
Leistungen

Technische Ausrüstung         LP 3-7
Ingenieurbauwerke                LP 3–7
Sonstige Leistungen
Erstellung Betriebsvorschrift
Tragwerksplanung
SiGePlan und SiGeKo
Naturschutzfachliche Bau-begleitung
Örtliche Bauüberwachung

Projektbearbeiter

Tragwerksplanung
Imad al Diban
Technische Ausrüstung
NAN Leistung
Ingenieurbauwerke
Holger Haas
Christian Maerker
Anna Plätzer
Sonstige Leistungen
Olaf Hähnel
Florian Bredemann

Planungszeitraum

09.2018 - 12.2018
Fertigstellung
10.2020

Baukosten netto

2,539 Mio. EUR


ENTWURF

Wehr KleinbeuthenErsatzneubau

IPROconsult Logo

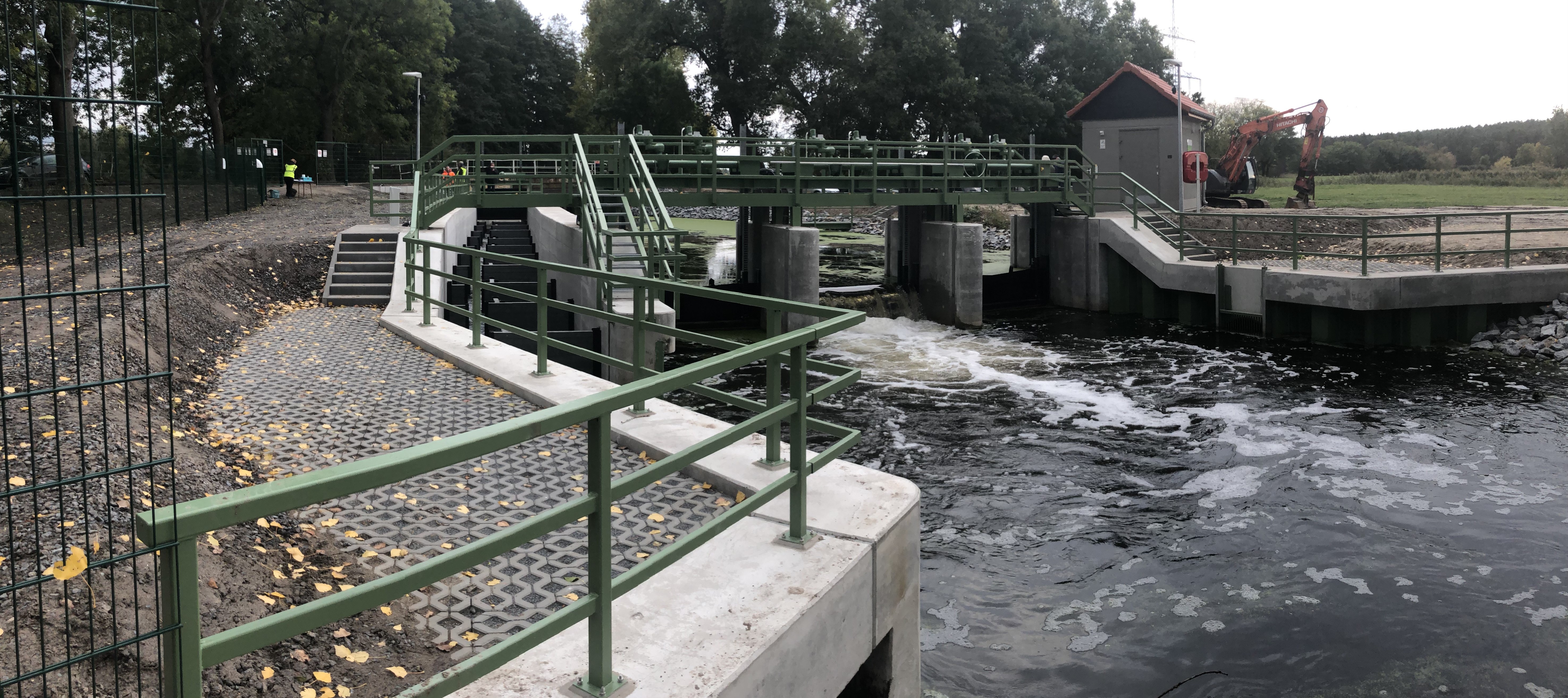

Neues Wehr mit Fischtreppe (Unterwasser)

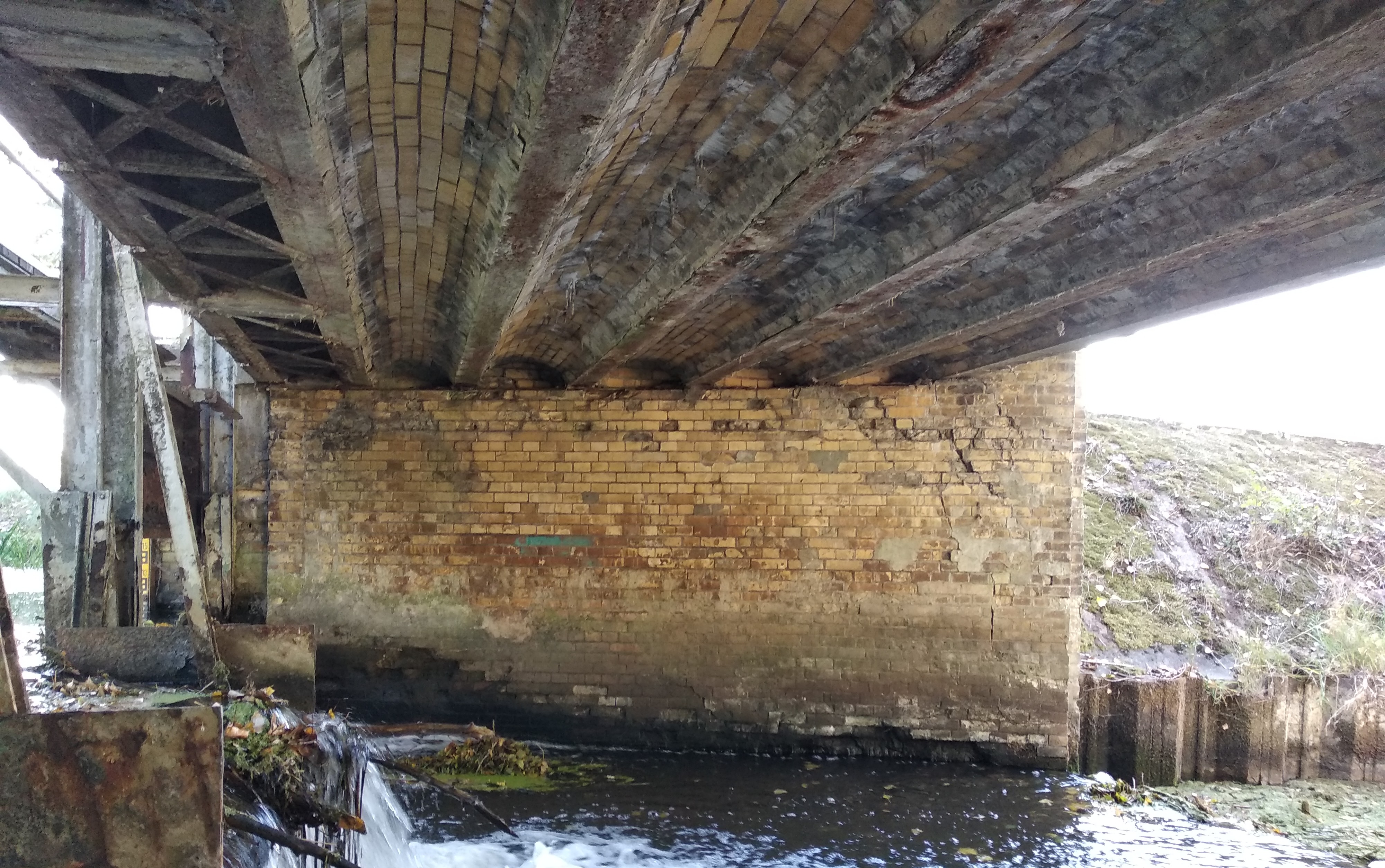

Altes Bauwerk Unterseite der Überfahrt

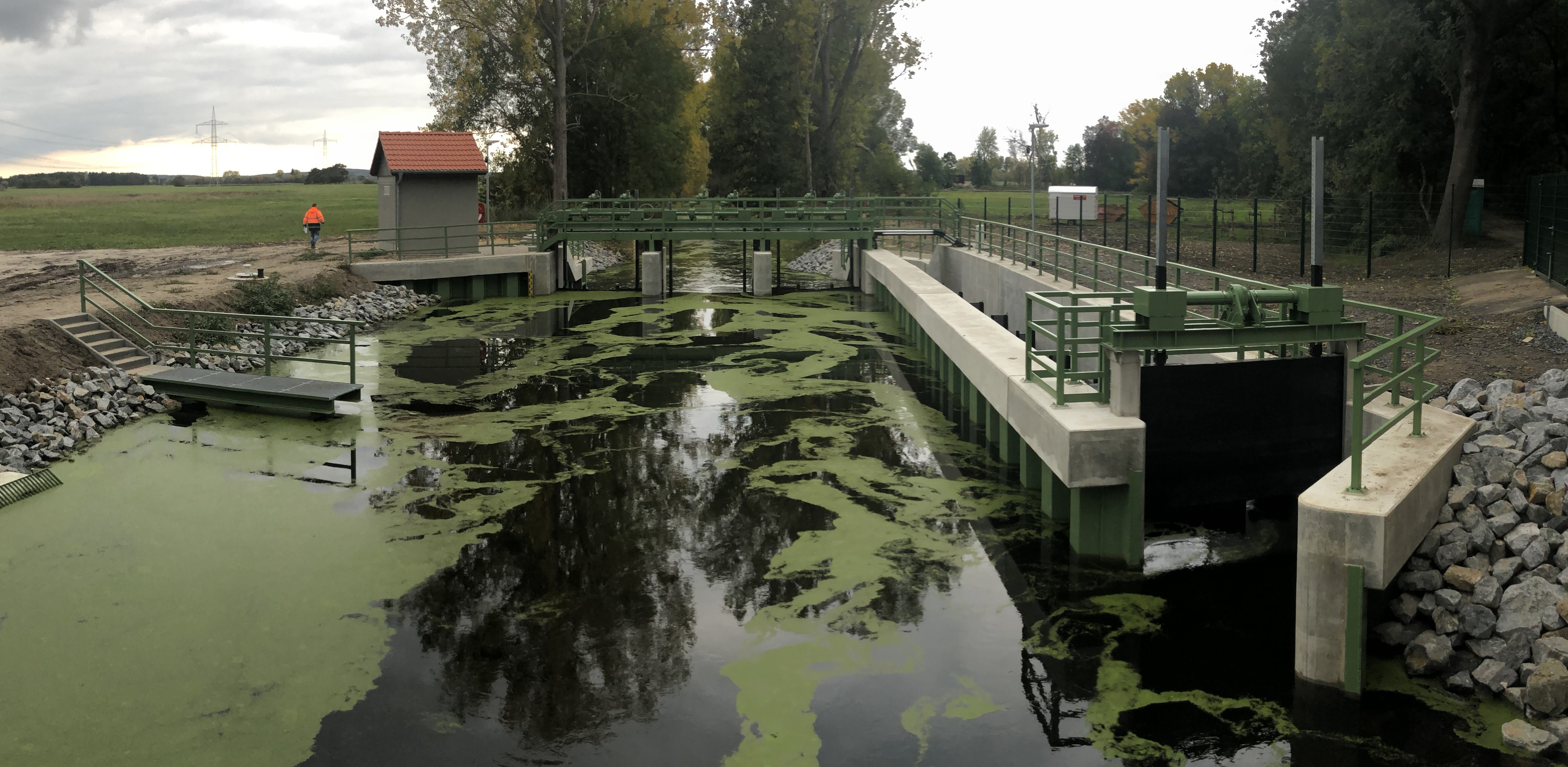

Neues Wehr mit Fischtreppe (Oberwasser)

Bauwerk

Wehranlage Kleinbeuthen

Schützenwehr mit mechanischem An-trieb (Antrieb durch Akkubetriebenes Drehgerät), vorgesetzte Grießständer-konstruktion vor Straßenbrücke mit massiver Sohle



Lage

Gewässer km: Nuthe km 18,7 + 50

Wehrneubau 40 m unterhalb des Alt-wehres, an der Brücke 400 m hinter dem Ortsausgang Kleinbeuthen



Anzahl der Wehrfelder

3 Stück - lichte Breite je Feld 3,20m



Nebenanlagen

  • Bediensteg
  • Vertikal-Slot-Fischaufstiegsanlage
  • Sohl- und Böschungsbefestigung
  • Binnengrabenanschluss
  • Anlegemöglichkeit im Ober- und Unterwasser
  • Pegelmesseinrichtung
