BS Energy BraunschweigModernisierung Erzeugungsanlagen – Neubau, Umbau, Rückbau und Sanierung von Anlagen

Die BS ENERGY – Braunschweiger Versorgungs AG & Ko. KG planten im Rahmen eines Strategieworkshops „Erzeugungsstrategie“ 2030 die Um-stellung und den Umbau der Energie-erzeugung für ihr Versorgungsgebiet durch Modernisierung der Anlagen unter dem Gesichtspunkt der Nach- haltigkeit, Wirtschaftlichkeit und Ver-sorgungssicherheit.

Bestandteile des Strategieprojektes sind folgende Bauteile und Baukon-struktionen:

Neubau Biomassekraftwerk
Neubau Gasturbinenheizkraftwerk mit Büros (nach EnEV)
Neubau Kesselhaus
Errichtung Schaltanlagengebäude in Massivbauweise
GDRM-Station in Containerbauweise
Brennstofflager
Nebenanlagen
Rückbau
Umbau/Ausbau Schornstein, Höhe 195 m, Stahlkonstruktion
Maschinenhaus in Fertigbauweise

Technische Gebäudeausrüstung in den folgenden Anlagengruppen:

410 Abwasser, Wasser-, Gasanlagen
420 Wärmeversorgungsanlagen
430 Lufttechnische Anlagen
480 Gebäudeautomation und

Automation von Ingenieursbauwerken

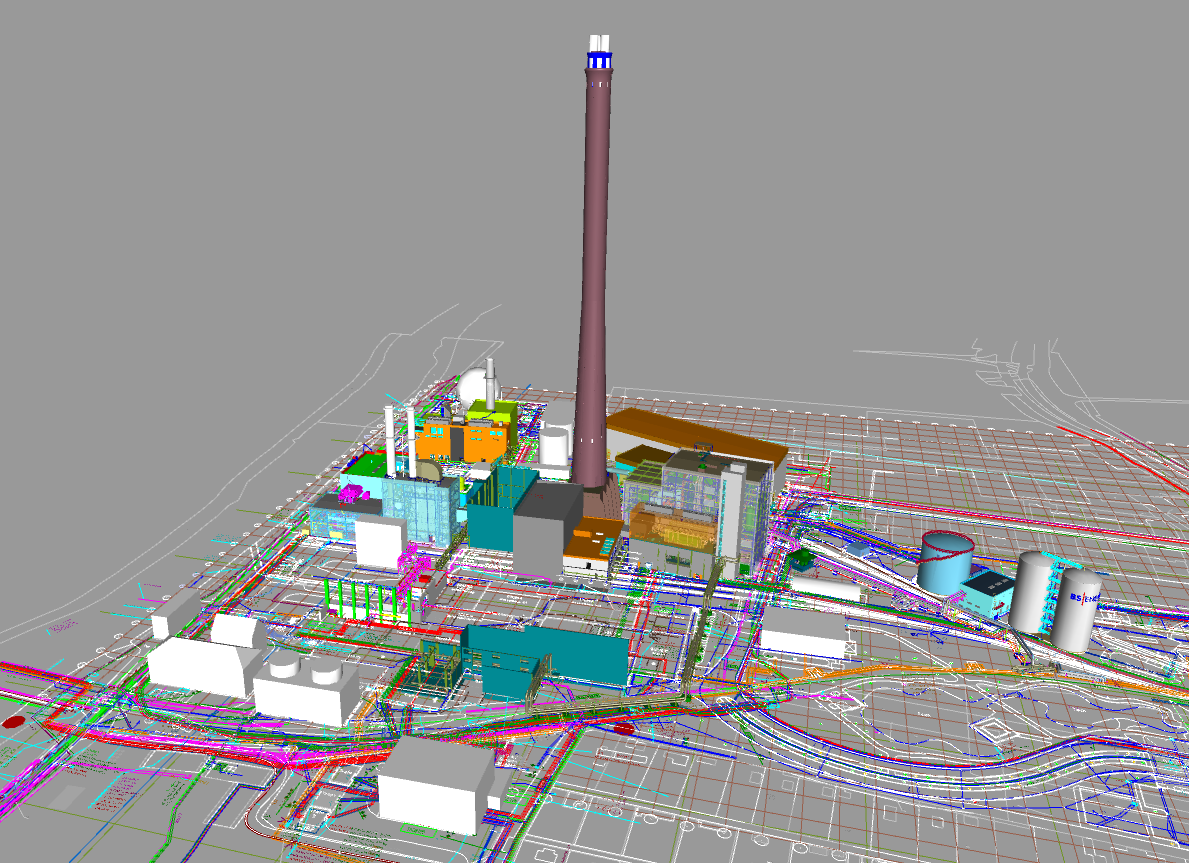

Die Planung der Objekte erfolge in 3D im Programm Revit. Berechnungen wurden mit dem Programmaufsatz SolarComputer durchgeführt.

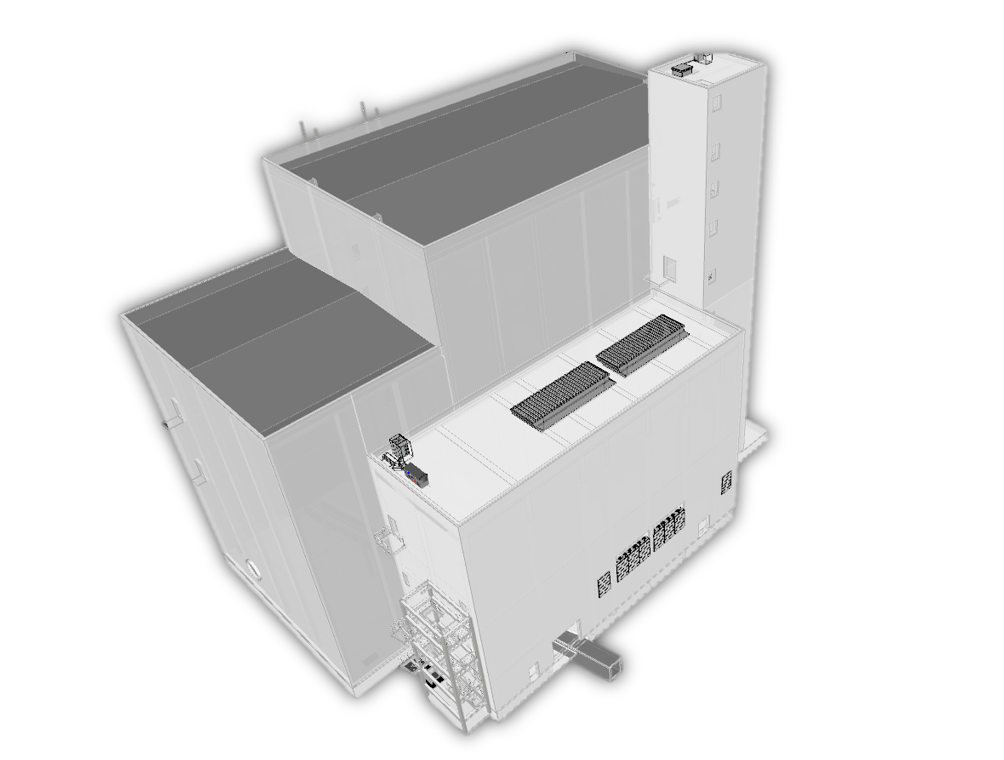

Biomasseheizkraftwerk (BMHKW)

Das BMHKW mit dem Hauptbrenn-stoff Altholz zur Strom- und Wärme-erzeugung besteht aus Kesselanlage und Dampfturbine sowie ein Brenn-stofflager-Gebäude.

Die geplante Fernwärmeleistung liegt bei 53 MWth. Die elektrische Leistung des geplanten Heizkraftwerks beträgt 22 MW. Das entspricht dem Wärme-bedarf von etwa 50.000 Haushalten. Die Anlage deckt die Grundlast und läuft ganzjährig.

Auftraggeber
VPC GmbH

Leistungen

Objektplanung
Tragwerksplanung
Technische Ausrüstung
Verkehrsanlagenplanung
Ingenieurbauwerke
FreianlagenLP 2 - 7
LP 2 - 7
LP 2 - 7
LP 2 - 7
LP 2 - 7
LP 2 - 7

Projektteam

Anja Lauschmann
Christoph Käßler
Jörn Ahlhelm
Anita Bärisch
Marco Uhle
Jan Blendow
Ali Stemmler
Phileas Borner (TGA)
Thomas Gode (TGA)
Christoph Großmann
Holger Bertling

Planungszeitraum

2018 - 2022
Fertigstellung
2022

Baukosten netto

ca. 30 Mio. EUR

Baukosten TGA netto
Gesamt 2,16 Mio. EUR
Schaltanlagengebäude
397.000 EUR
Biomasselager
552.000 EUR
Biomasseheizkraftwerk
369.000 EUR
Gasturbinenkraftwerk
839.000 EUR

ENTWURF

BS Energy Braunschweig Modernisierung Erzeugungsanlagen – Neubau, Umbau, Rückbau und Sanierung von Anlagen

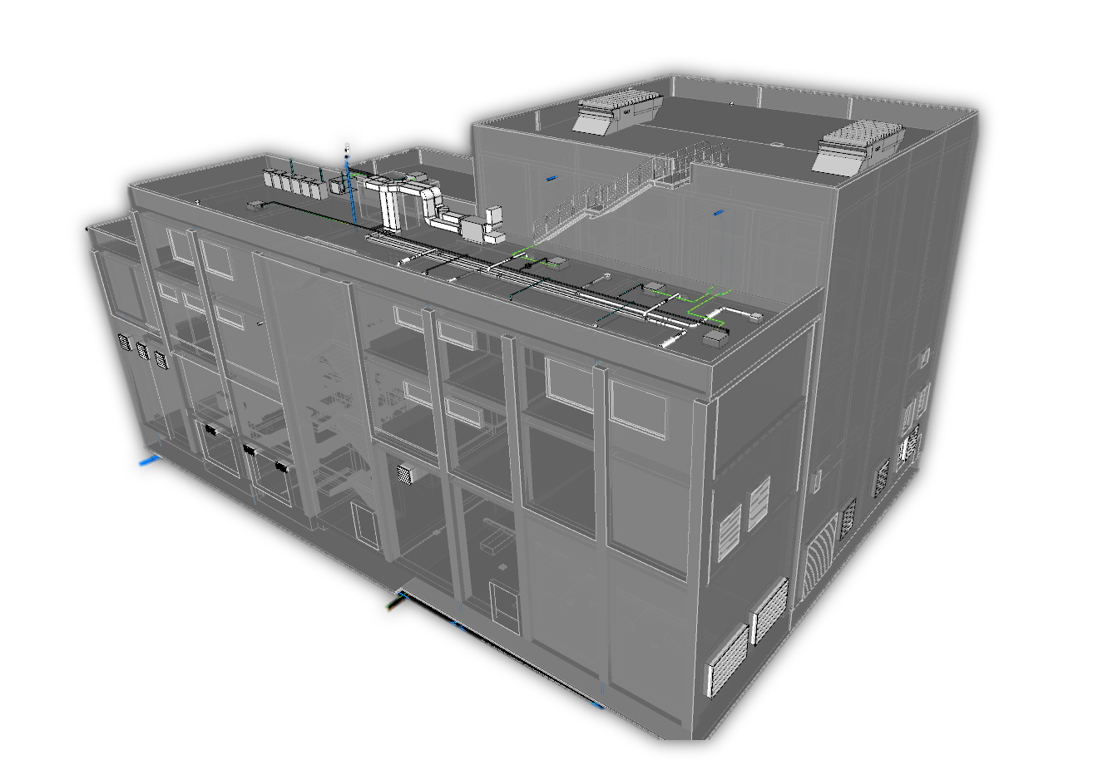

Gasturbinenheizkraftwerk (GTHKW)

Das GTHKW mit Abhitze-Wärmetau-scher wird zur Strom- und Fernwär-me-Erzeugung genutzt. Die geplante Fernwärmeleistung liegt bei 72 MWth. Die elektrische Leistung des geplan-ten Gasturbinen-Kraftwerks beträgt 61 MWel. Die Anlage unterstützt die Erzeugung vor allem in der kälteren Jahreszeit. Das Gasturbinen-Heiz-kraftwerk kann sehr flexibel einge-setzt werden. Dies hat große Vorteile in einem Umfeld mit zunehmender, oft wechselnder Einspeisung von Wind- und Solarstrom.

Für die Büroräume des Gebäudes wurde auf dem Dach eine Lüftungs-anlage als Kompaktgerät geplant. Beheizt sowie gekühlt, werden Tech-nik- und Sozialräume durch Klimasplit-Anlagen (Wärmepumpen).

Für die Abführung der relativ hohen Wärme der Turbinenhalle, wurden Windleitflächenlüfter auf dem Dach geplant, die im regensicheren Betrieb die Abwärme natürlich herauslüften. Die Zuluft gelangt über Gitter in der Fassade, mit innenliegend angeord-neten Schalldämpfern. Aufgrund einer möglichen Einströmung von Kaltluft an Wintertagen, wurden an der Fas-sade innenliegend Kanäle mit Kanal-ventilator geplant, die aufsteigende warme Luft, seitlich der einströmen-den Luft beimischt und die Frost-sicherheit für den Winter gewährleis-tet.

Die Transformatorenräume werden mit mechanischer Lüftung gekühlt, da

die baulichen Begebenheiten in Kom-bination mit den Wärmemengen keine

natürliche Luftzirkulation erlauben. Sämtliche Räume werden mit Trink-wasser in Schleifen mit endständiger Hygienespülung versorgt, um der Trinkwasserhygiene Rechnung zu tragen.

Das Regenwasser wird innenliegend im Freispiegel-System mit SML-Rohr-en realisiert. Treppenhäuser werden mit Klappen auf dem Dach entraucht.

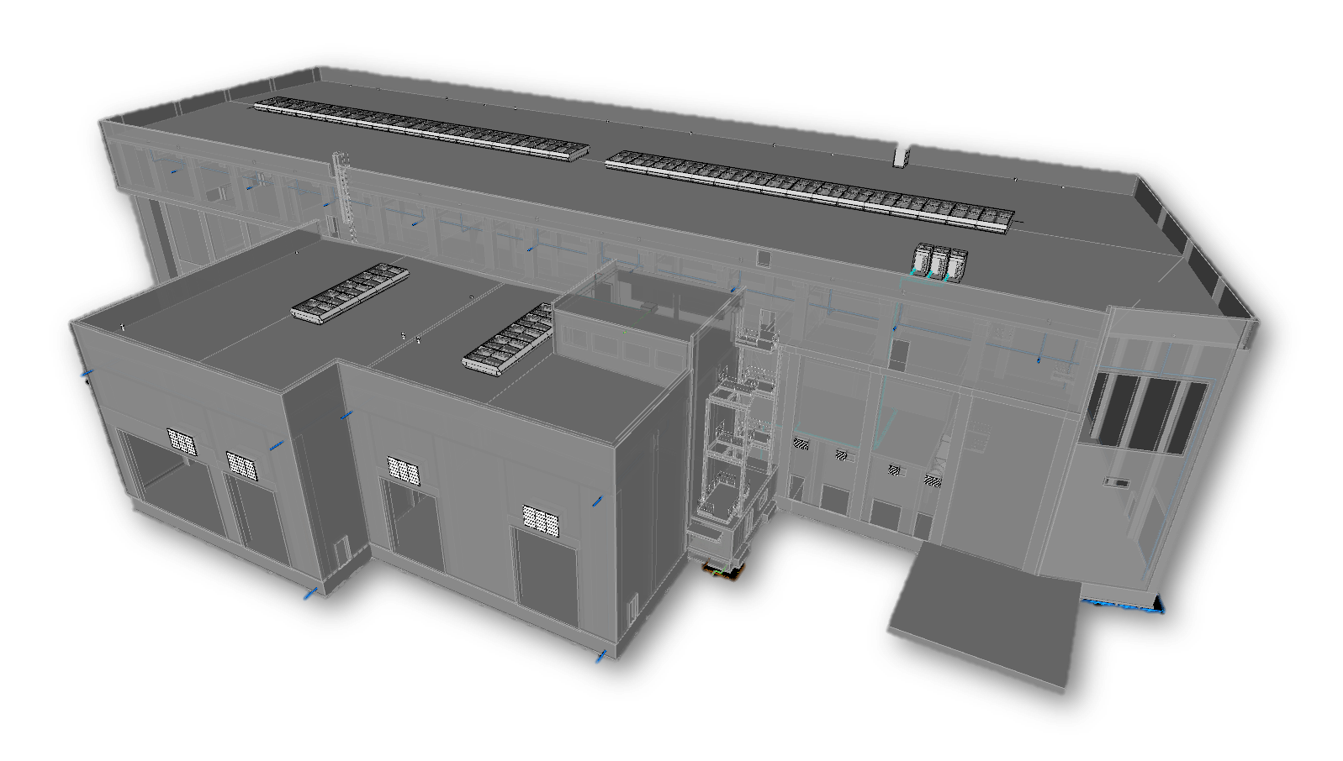

Biomasselager (BML)

Die Regenentwässerung wird innen-liegend im Freispiegel-System mit SML-Rohren realisiert.

Die Halle des Brennstofflagers wird mit natürlicher Lüftung über eine Reihenanordnung von Lüftungsge-räten auf dem Dach ausgeführt.

Elektro- und Sozialräume werden mit-tels Klimasplit-Anlagen (Wärmepum-pen) sowohl kältetechnisch als auch wärmetechnisch versorgt.

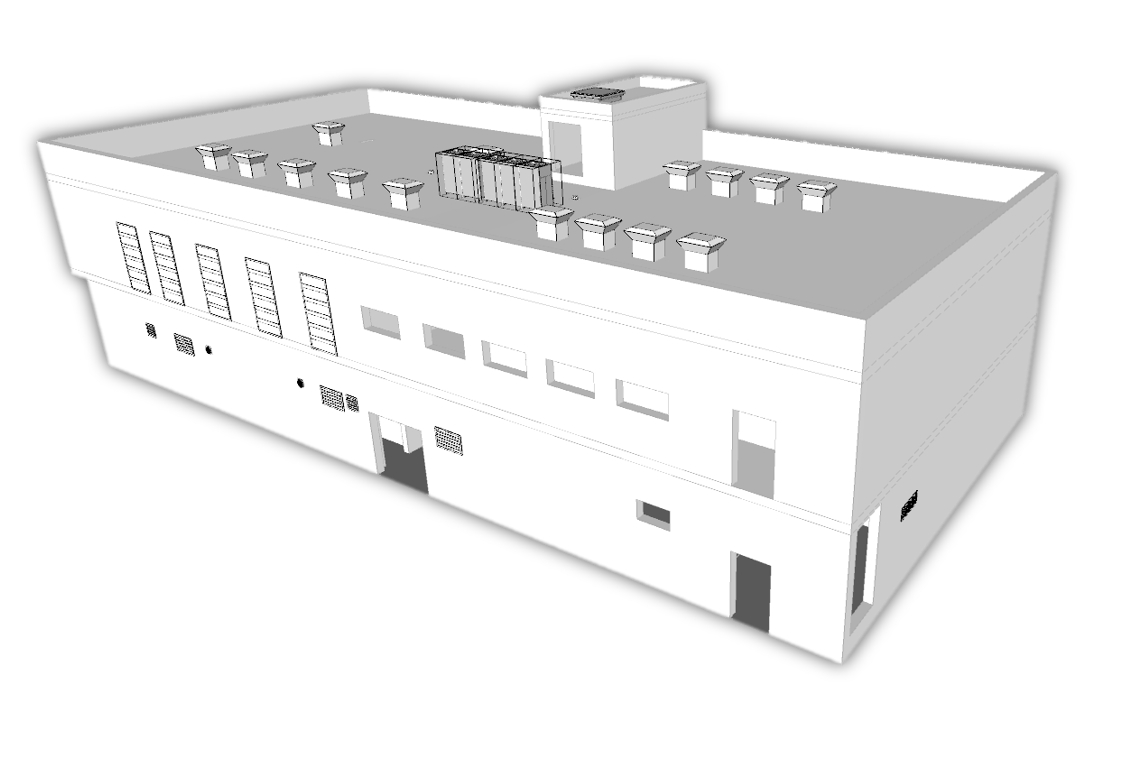

Schaltanlagengebäude (SAL)

Im Schaltanlagengebäude wird durch Klimasplit-Geräte gekühlt und geheizt.

Transformatoren- und Schaltanlagen-räume werden mit maschinellen Kanal- und Dachventilatoren ausge-führt, um die Abwärme abzuführen.

Im Batterieraum wird die Lüftung ATEX-geschützt ausgeführt.

Treppenhäuser werden mit Klappen auf dem Dach entraucht.

Das Regenwasser wird innenliegend im Freispiegel-System mit SML-Roh-ren realisiert.
