Industriepark Schwarze Pumpe,
Erweiterungsfläche Süd 5Infrastrukturelle Erschließungsplanung
Verkehrsanlagen sowie Medienerschließung

IPROconsult Logo



Auf Grund der weiterhin bestehenden Nachfrage nach größeren Flächen so-wie der Entscheidungen zu Erweiter-ungsinvestitionen am Standort Indus-triepark Schwarze Pumpe (ISP) ist auch eine Erweiterung des erschlos-senen Industrieparkareals zwingend erforderlich.



Die geplanten Maßnahmen dienen der Erschließung weiterer Grundstücke und damit zur Absicherung der Ge-werbeansiedlung im südöstlichen Be-reich des ISP und anschließend auch im Außenbereich des ISP bis zur Süd-straße.



Die Dimensionen der Medien wurden weitestgehend durch die ASG vorge-



geben, im Rahmen der Vorplanung auf Plausibilität geprüft (Schmutz- und Trinkwasser) und nach entsprech-ender Variantenuntersuchung zur Schmutzwasserableitung die Vor-zugsvariante (Freigefälleanlagen mit 2-facher Stufenförderung zur Geflu-derquerung und Anschluss an den Bestand) weitergeplant.



Als Besonderheit ist zu benennen, dass sich ein großer Teil des Planungsvorhabens im Bereich von Bestandsteichen mit entsprechendem Rückbau befindet. Die Höheneinord-nung der Verkehrsanlagen inkl. Me-dien erfolgt in enger Abstimmung und planungsseitiger Koordinierung mit Dritten.

Divider
Auftraggeber
ASG GmbH
Leistungen

Ingenieurbauwerke             LP 1 - 9
Verkehrsanlagen                  LP 1 - 9
Technische Ausrüstung     LP 3 - 7
(optional  LP 8 - 9)
Örtliche Bauüberwachung für
die Brücke über den Gefluter
Besondere Leistungen
Geotechnik
Vermessung

Projektbearbeiter

Britta Löschigk
Ralf Sonntag

Planungszeitraum

Vorplanung 02.2022
seit 10.2022 nächste Planungs-phasen

Baukosten netto

3,67 Mio. EUR

ENTWURF

Industriepark Schwarze Pumpe,
Erweiterungsfläche Süd 5Infrastrukturelle Erschließungsplanung
Verkehrsanlagen sowie Medienerschließung

IPROconsult Logo

Leistungsumfang



Leistungen sowohl auf dem Gelände ISP als auch im Außenbereich.

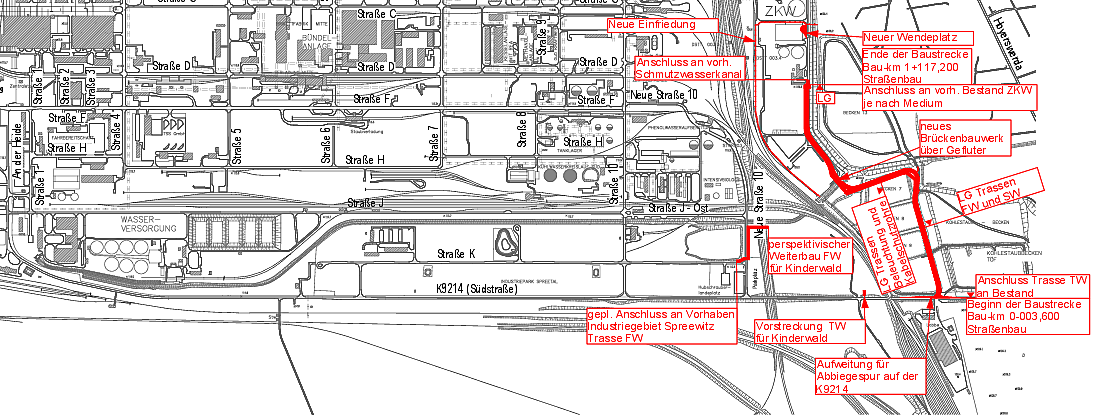

Verkehrsanlagen
Neubau als Straße 11 und Brücken-bauwerk über Gefluder

  • Ausbau des teilweisen vorhande-nen unbefestigten Weges auf einer Länge von ca. 1.120 m, im Norden Anschluss an die Erschließungs-straße ZKW, im Süden Anbindung an Kreisstraße K 9214 (Landkreis Bautzen)
  • Errichtung eines Brückenbauerkes über dem Gefluder
  • Errichtung einer Wendeschleife am Ende des Außenbereichs
  • Anschluss an die Südstraße (Kreis-straße K 9214) mit Aufweitung für Linksabbiegespur
  • Neuer Anschluss für Erschließungs-fläche westlich der Bahnbrücke (ohne Abbiegespur)
  • Vervollständigung/Erweiterung der Einfriedung des Innenbereichs des Industrieparks inkl. Einbau von 2 mechanischen Toranlagen

Regenwasserableitung/-versickerung

Neubau von straßenbegleitenden Mul-den zur Versickerung des auf der Straße anfallenden Regenwassers

Straßenbeleuchtung im Außen-

bereich

Neubau einer straßenbegleitenden Beleuchtung ca. 1.120 m/30 Leuchten unter Anschluss des Beleuchtungs-kabels an die Trafostation Reka im Be-stand ISP (ca. 1850 m Gesamtlänge)

Stromversorgung/Fernmeldekabel

  • Verlegung von 2 Stück straßenbe-gleitenden Kabelleerrohren DN 110 und DN 160, Länge je ca. 535 m inkl. 6 Stück Kabelzugschächte sowie 2 St. Verteiler
  • EMSR-Leistungen für die beiden geplanten Abwasserpumpwerke inkl. MID-Schacht
  • Verlegung von ca. 1800 m Speed-pipe ab Trafo Reka im Bestand und weiter verlaufend im Planungsbe-reich Straßenneubau/ Medien

Trinkwasserleitung (TW)

  • Neubau einer straßenbegleitenden Trinkwasserleitung DN 100 PE, Länge ca. 1.150 m in offener Bau-weise mit Gefluderquerung in geschlossener Bauweise inkl. Errichtung Trennschacht sowie Vorstreckung von 6 St. Hausan-schlüssen in DN 40 PE
  • Neubau einer Vorstreckung DN 100 ab der Bestands-TW DN 200 an der Südstraße zur Erschließung des Bereiches Kinderwald inkl. erforder-lichem Schieberkreuz DN 200/100 im Bestand

Löschwasserleitung (FW)

  • Neubau einer straßenbegleitenden Löschwasserleitung DN 200 PE, Länge ca. 805 m in offener Bau-weise mit Gefluderquerung in geschlossener Bauweise inkl. Er-richtung von 6 St. Oberflurhy-drante
  • Neubau einer Löschwasserleitung DN 200PE im Bestand zum persp. Anschluss Kinderwald inkl. Quer-ung Bahnanlage in geschlossener mit Schutzrohr St DN 300, Länge ca. 37 m

Schmutzwasseranlagen (SW) Neubau eines S-Kanals DN 200 PP

  • Neubau eines straßenbegleitenden S-Kanals DN 200 PP, Länge ca. 780 m inkl. 6 St. Hausanschlussvor-streckungen in DN 150 PP
  • Neubau von 2 Stück Abwasser-pumpwerken (Qp je ca. 4 l/s bei Förderhöhen von bis zu 7 m) inkl. der Abwasserdruckrohrleitungen DN 80 PE mit Längen von ca. 70 m in offener Bauweise und ca. 80 m in geschlossener Bauweise mit Geflu-derquerung, Anschluss an Neubau S-Kanal bzw. Bestand über Druck-entspannungsschächte sowie Neu-bau MID-Schacht inkl. aller zuge-hörigen EMSR-Leistungen

Rückbauarbeiten

Rückbauarbeiten werden bei der Planung berücksichtigt für den An-schluss der Verkehrsflächen an den Bestand Verkehrsanlagen sowie die Anbindungen der Medien an die Bestandsanlagen
