Kulturzentrum „Scheune“ DresdenUmbau und Sanierung

Herangehensweise/QS BIM-Manage-ment

Im Projekt Kulturzentrum ‚Scheune‘ Dresden (Umbau/Sanierung, BIM-Pil-otprojekt der LHD Dresden) über-nahmen wir das BIM-Management als übergeordnete Gesamtkoordination im Open-BIM-Prozess. Ziel war die durchgängige Sicherstellung der AIA-/BAP-Konformität sowie die Fort-führung der Fach- und Gesamtmodel-le bis zum As-Built-Stand LOD/LOI 500. Die Qualitätssicherung war als fester Bestandteil der Projektsteu-erung etabliert (regelmäßige Modell-Reviews, QS-Gates je Meilenstein, de-finierte Freigabe- und Eskalationswe-ge über CDE).

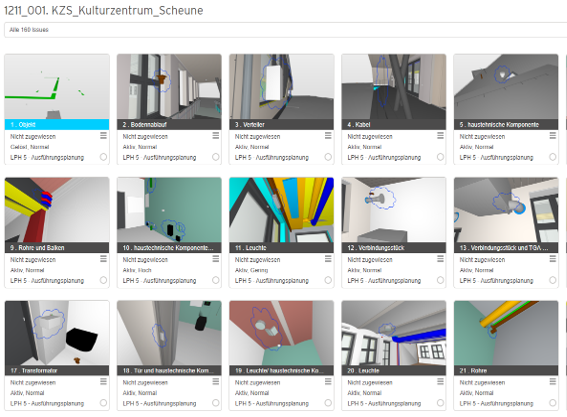

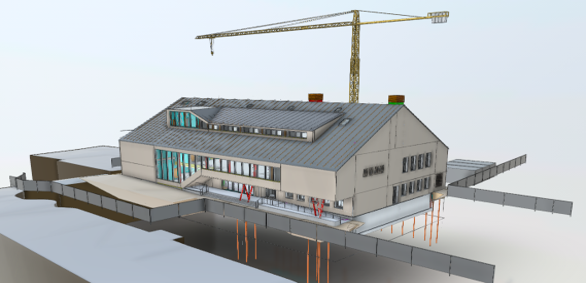

Die QS erfolgte zweistufig: (1) modell-technische Prüfungen auf Geometrie- und Koordinationsqualität und (2) da-ten-/anforderungsbasierte Prüfungen gegen definierte Informationslieferob-jekte. Für die modelltechnische QS setzten wir BIMcollab ZOOM ein; Kollisionen und Mängel wurden in Design-Reviews identifiziert, als BCF-Issues strukturiert dokumentiert, prio-risiert und mit Verantwortlichkeiten sowie Fristen versehen. Über die Projektlaufzeit wurden so ca. 420 Kol-

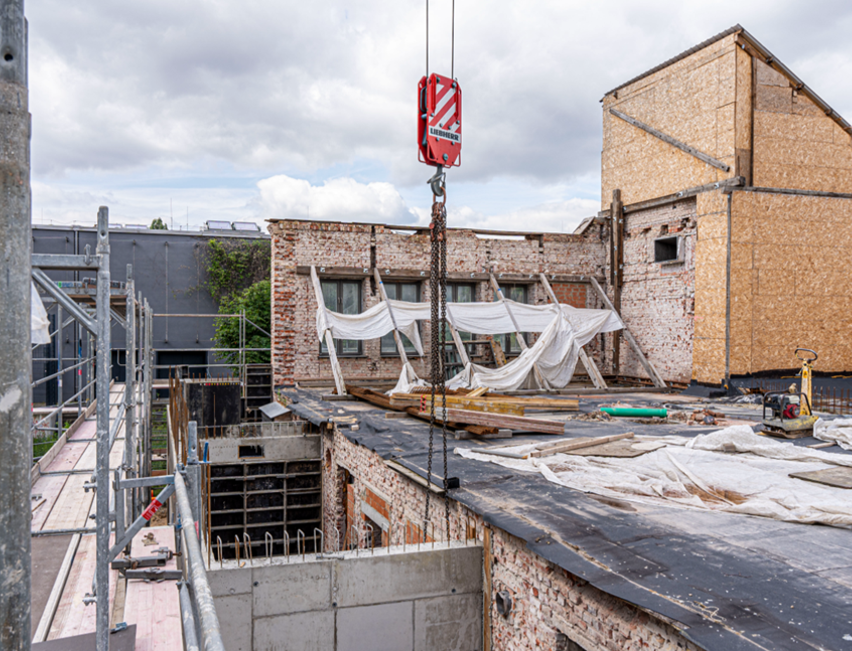

lisionen systematisch bearbeitet und behoben – v. a. zwischen Tragwerk und Gebäudetechnik sowie innerhalb der TGA-Gewerke. Die Bearbeitung erfolgte trendbasiert je Meilenstein, sodass eine kontinuierliche Reduktion der Kollisionsdichte und ein stabiler Gesamtmodellstand sichergestellt waren.

Die Informationsanforderungen wur-den frühzeitig als LOIN-Definitionen ausgearbeitet und über IDS-Spezi-fikationen mit BIM-Q an die Planenden übermittelt. Damit waren Attributum-fang, Ausprägungen und Prüfkriterien eindeutig, maschinenlesbar und für alle Fachmodelle verbindlich. IDS-Rückprüfungen erfolgten iterativ je Meilenstein, wodurch Modellreife und Datentiefe zielgerichtet bis LOD/LOI 500 gesteigert wurden.

Als CDE und Aufgabenplattform nut-zten wir die Autodesk Construction Cloud (ACC). Darin wurden teil-auto-matisierte Prüfroutinen und Freigabe-Workflows hinterlegt, sodass der Frei-gabestatus aller Plan-/Modellstände jederzeit transparent nachvollziehbar war. Durch das konsequente digitale Aufgabenmanagement konnten Koor-
