Ortsentwässerung Landsberg OT GollmaNeubau Mischwasserkanalisation und Trinkwasser-leitung

IPROconsult Logo

In Teilen von Gollma, einem Ortsteil von Landsberg in Sachsen-Anhalt, ist noch keine geordnete Abwasserent-sorgung vorhanden. Ein Großteil der Grundstückseigentümer besitzt Klein-kläranlagen oder abflusslose Sam-melgruben, deren Überläufe an teil-weise vorhandene Bürgermeisterka-näle aufbinden, welche letztlich im örtlichen Vorfluter Strengbach mün-den. Aufgrund dessen wurde durch den  Wasser- und Abwasserzweck-verband Saalkreis die Planung einer Mischwasserkanalisation beauftragt, um 35 Anschlussnehmer an die be-stehende Abwasserentsorgung auf-zubinden und die im Planungsgebiete vorhandenen Einleitstellen ins Ge-wässer stilllegen zu können. Darüber hinaus sollte gleichzeitig die beste-hende Trinkwasserversorgungslei-tung ausgewechselt und zusätzlich eine neue Trinkwasserverbindungs-leitung mit errichtet werden, um die Trinkwasserversorgung im Gebiet langfristig sicherzustellen.

Für die Sammlung und den Transport der Abwässer wurde eine Misch-wasserkanalisation von rund 1260 m Länge in offener Bauweise geplant. Die Rohrleitungen bestehen zum einen aus PP in den Nennweiten OD 160 und OD 315 mit Schachtbauwer-ken von DN 1000 und zum anderen aus GFK in den Nennweiten DN 600, DN 500/750 sowie DN 800/1200 (Ei-Profil) mit Schächten bis DN 2000. Der Kanal umfasst dabei ein Vereini-gungsbauwerk für den Abwasserzu-fluss aus dem benachbarten Reins-dorf und stellt weiterhin die Vorflut für den südöstlichen Teil von Gollma dar, der zukünftig ebenfalls erschlos-sen werden sollen.



Die geplante Trinkwasserversorgung aus PE100 RC-Leitungen besitzt eine Gesamtlänge von ca. 1575 m in den Nennweiten von OD 40x3,7 (Hausan-schlüsse) bis OD 225x20,5 (Verbin-dungsnetz).

Divider
Auftraggeber
Wasser- und Abwasserzweck-verband Saalkreis
Leistung

Tragwerksplanung                LP 3, 6
Ingenieurbauwerke              LP 1 - 9
Sonstiges
Örtliche Bauüberwachung

Tragwerksplanaung

Matthias Räck
Hubert Westphal
Mirko Neumann
Ingenieurbauwerke
Philipp Schuster
Philipp Schmidt
Örtliche Bauüberwachung
Ralf Heberling

Planungszeitraum

10.2020 - 05.2022
Fertigstellung
07.2022 - noch im Bau (voraussichtlich bis Ende 2024)

Baukosten netto

KG 200 - 600            4,65 Mio. EUR
(gemäß aktueller Kostenfort-schreibung Bauausführung)

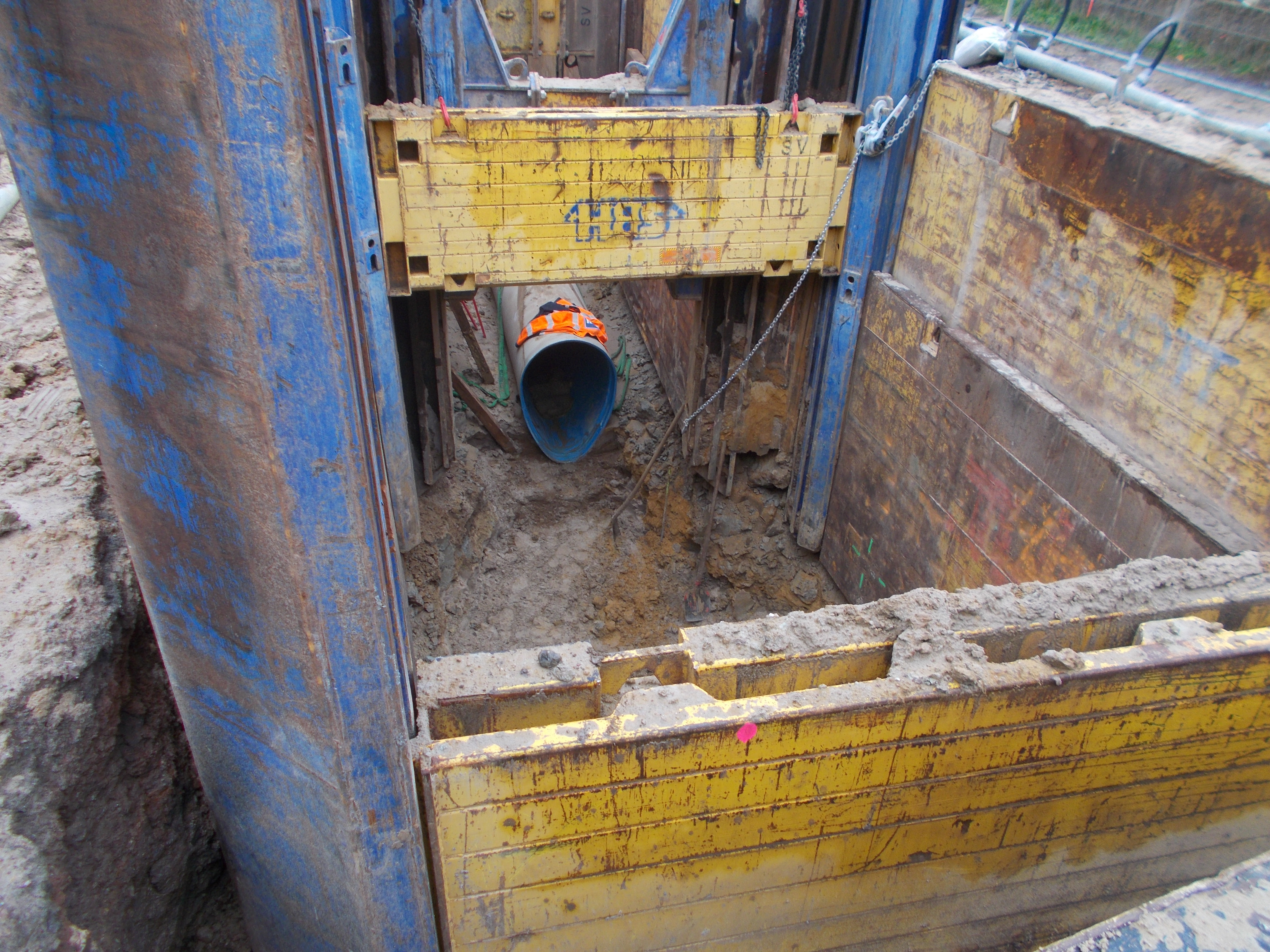

Baugrube für geplanten Schacht zum Anschluss an weiterführenden Kanalbestand mit Schachtunteteil

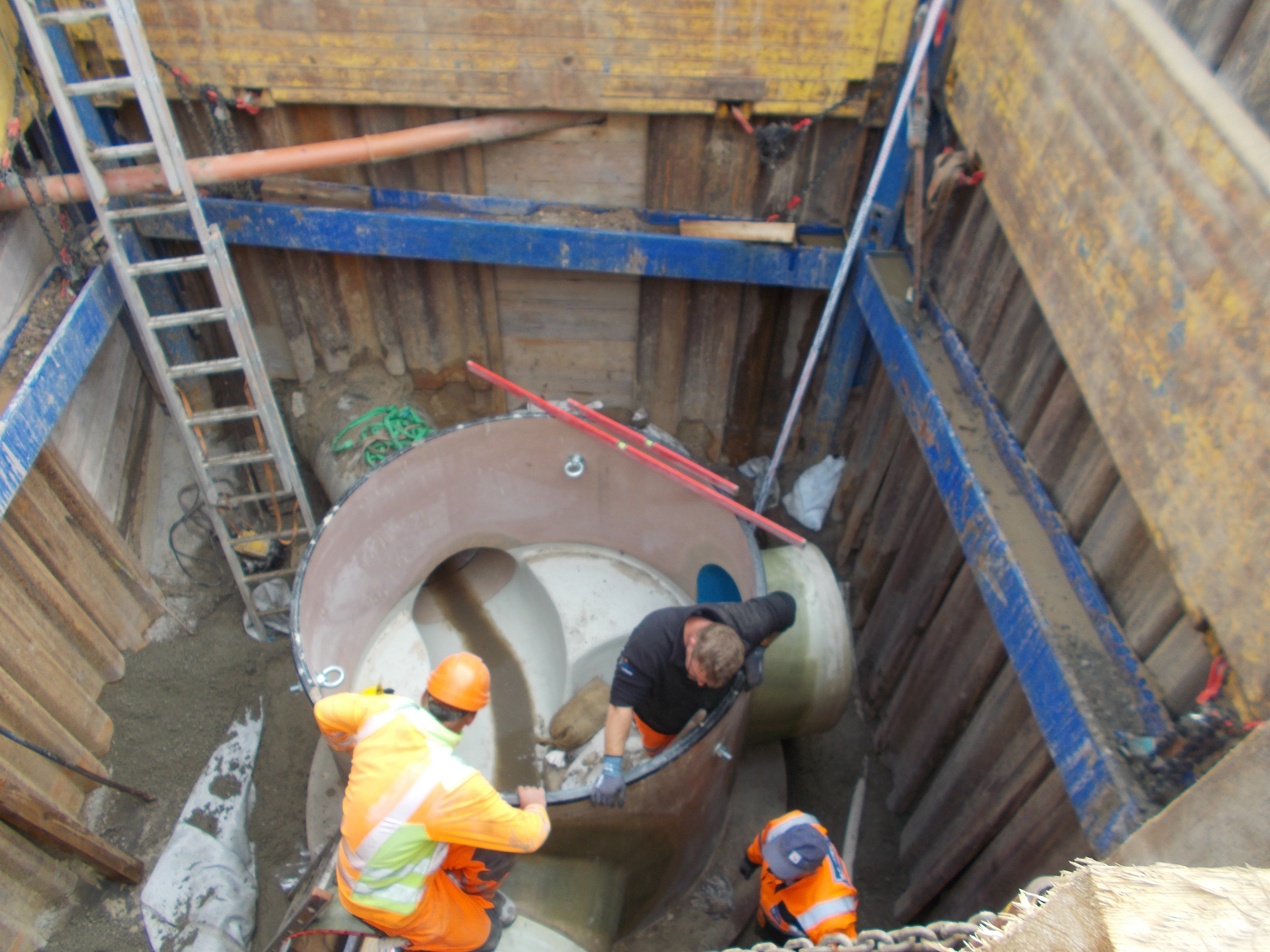

Baugrube für geplanten Schacht zum Anschluss an weiterführenden Kanalbestand

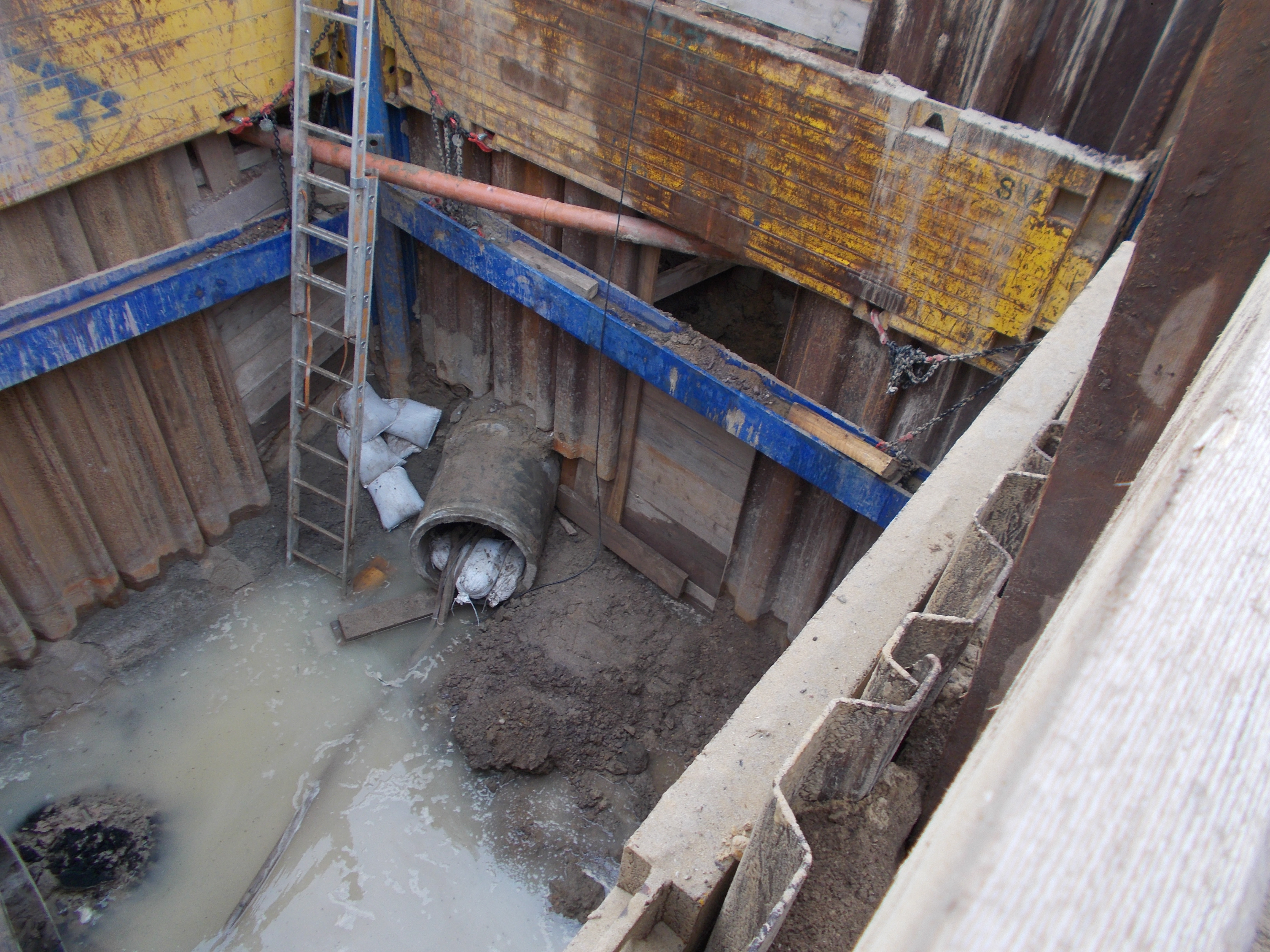

Baugrube mit Mischwasserkanal Ei-Profil

ENTWURF

Stadtbahnprogramm Halle (Saale)Erneuerung Mischwasserkanalisation
Merseburger Straße Nord

IPROconsult Logo

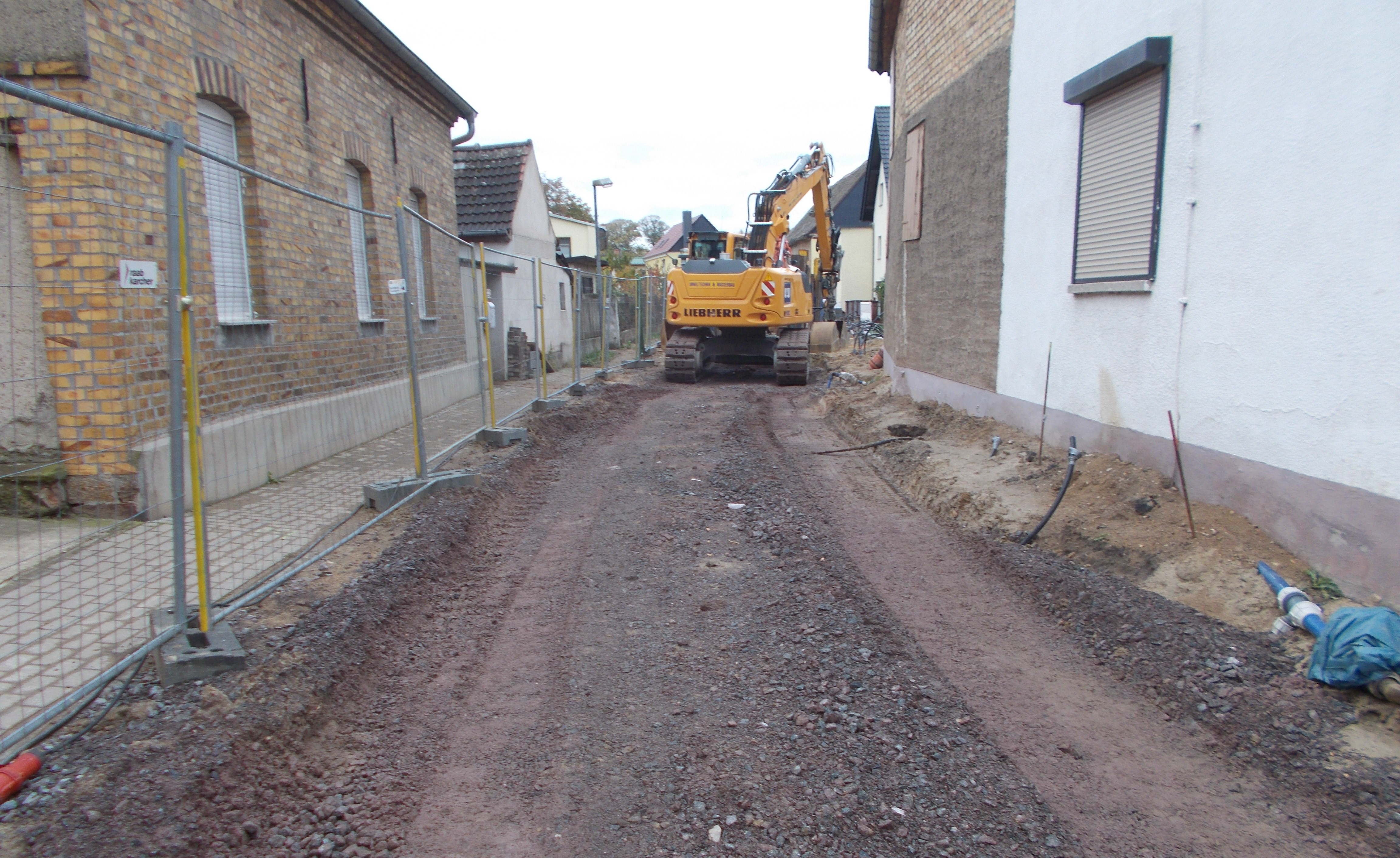

Ansicht Baubereich mit beengten Platzverhältnissen

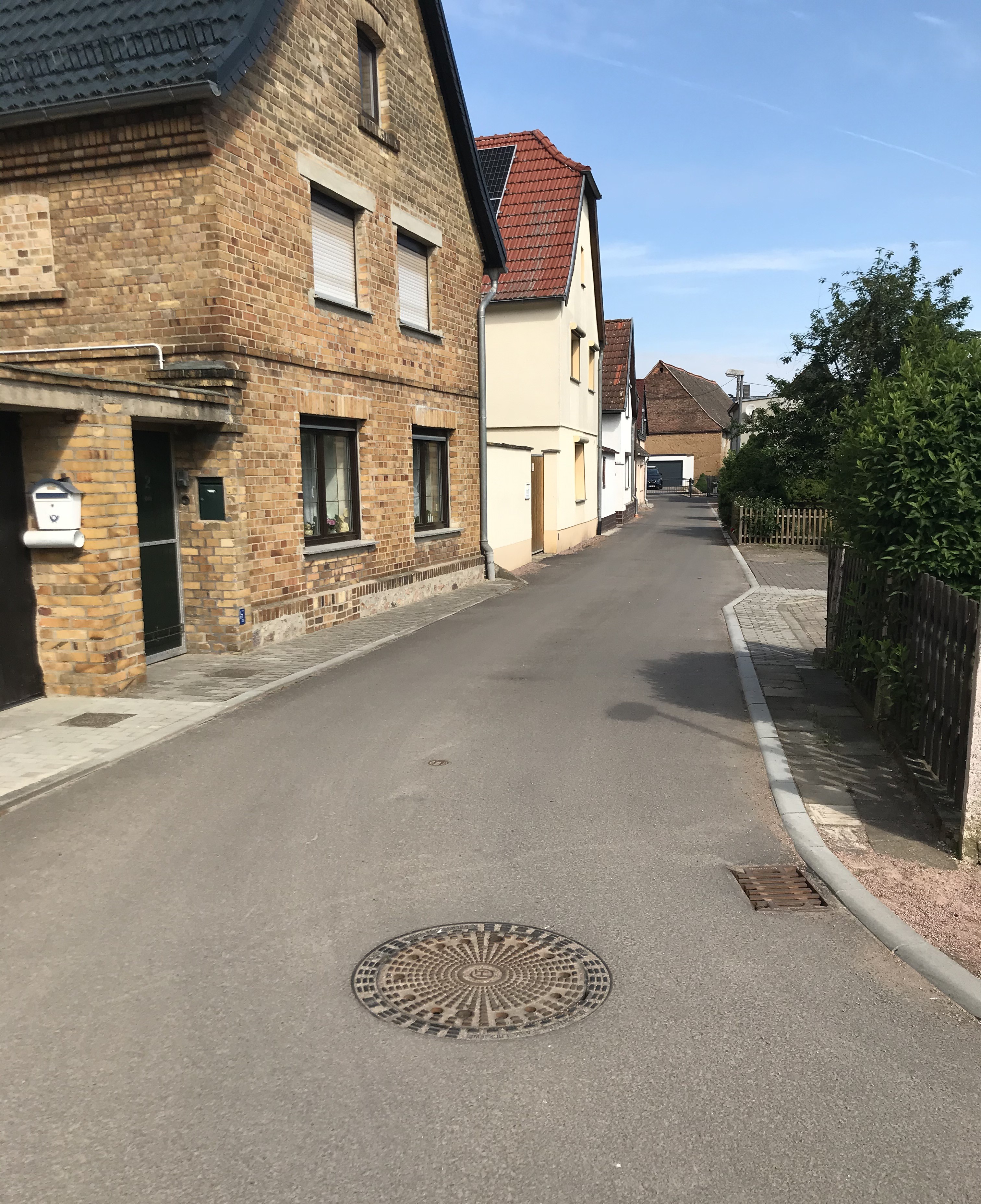

Fertigstellung

Die geplante Trinkwasserversorgung aus PE100 RC-Leitungen besitzt eine Gesamtlänge von ca. 1575 m in den Nennweiten von OD 40x3,7 (Hausan-schlüsse) bis OD 225x20,5 (Verbin-dungsnetz). Außerdem wurde der An-schlusspunkt für das Ortsnetz, be-stehend aus zwei Armaturenschäch-ten mit je einem Druckminderer bzw. MID-Wasserzähler, realisiert. Die neuen Trinkwasserleitungen wurden dabei abschnittsweise auch im HDD-Verfahren, das heißt in geschlossener Bauweise, in den Untergrund einge-zogen. Neben den Verlegetiefen von

bis zu 4 m im Kanalbau war auch eine Engstelle zwischen den Bestandsge-bäuden zu bewältigen, was die Aus-steifung der Baugruben im Träger-bohlverbau erforderte. Hierfür wurde durch eine Tragwerksplanung für den Grabenverbau angefertigt.



Eine weitere Herausforderung stellte außerdem die Beantragung von insge-samt 12 Querungen des örtlichen Vor-fluters, sowie die Erlaubnis für das Bauen im Überschwemmungsgebiet dar, welche bei der Unteren Natur-schutz- bzw. der Unteren Wasserbe-

hörde zu erwirken waren. Mit der Nähe zum Gewässer gingen auch niedrige Grundwasserflurabstände einher, weswegen ein Großteil der Kanalbauarbeiten im Schutze einer geschlossenen Grundwasserhaltung (Vakuumlanzenanlage) ausgeführt wurden. Nach dem abschnittsweisen Neubau von Mischwasserkanalisation und Trinkwasserversorgung erfolgte in enger Abstimmung mit der Stadt Landsberg die Wiederherstellung und teilweise Ertüchtigung der Straßen und Nebenanlagen.
