Helmut-Just-Straße Halle (Saale)Neubau Mischwasserkanal, 2. Bauabschnitt

IPROconsult Logo

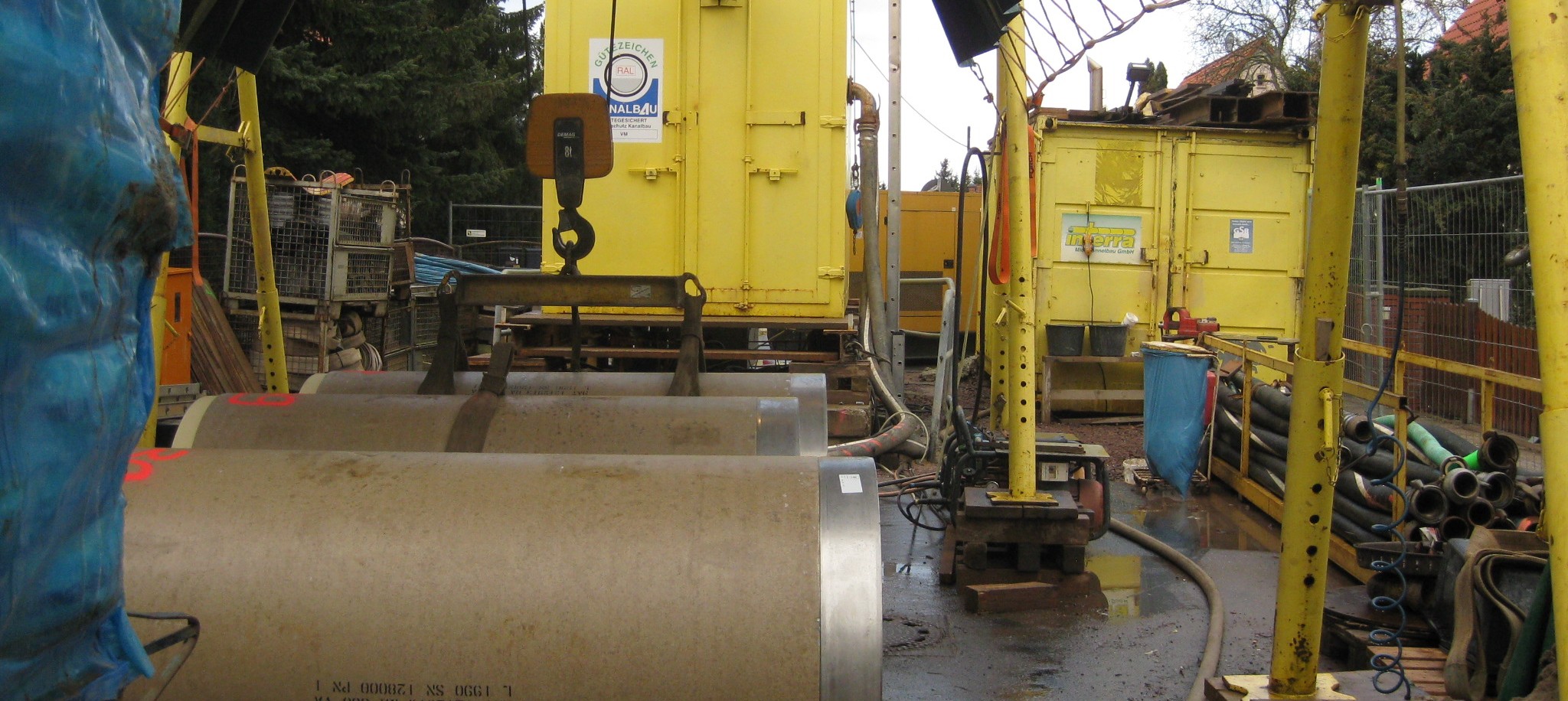

Separieranlage und Rohrlager GFK DN 900

Die HWS GmbH als zuständiger Was-ser- und Abwasserbetrieb der Stadt Halle/Saale beabsichtigt, ein größeres Gebiet im Stadtteil Frohe Zukunft ent-wässerungstechnisch umzugestalten, um die hydraulischen Verhältnisse zu optimieren. Dabei sollen nach Reali-sierung des ersten Bauabschnittes zwischen der Gottfried-Keller-Straße und der GeschwisterScholl-Straße im Jahr 2013 die Hydraulik- und Gefälle-verhältnisse auch durch den zweiten Bauabschnitt so optimiert werden, dass eine teilweise Umleitung der Volumenströme von stark belasteten in weniger belastete Teilstrecken des Kanalnetzes möglich wird.



Im Zuge dessen wurde im Bereich der Helmut-Just-Straße, der Klopstock-straße sowie in einem Teilabschnitt der Wilhelm-Busch-Straße der neue Entlastungskanal einschließlich zwei-er Regenüberlaufbauwerke zwischen

dem bestehenden, in Betrieb bleiben-den und dem neuen Kanalnetz tras-siert. Der neue Mischwasserkanal setzt sich demnach, gemäß den Straßenabschnitten, aus DN 900 (Länge 604 m) aus GFK und DN 500 (Länge 50 m) aus GFK zusammen.



Aufgrund der diffizilen angetroffenen Baugrund- und Grundwasserverhält-nisse und der vorgesehenen Verlege-tiefe von 3,12–8,50 m unter Gelände für die Abschnitte Helmut-Just-Straße und Klopstockstraße wurde hier ein gesteuerter Rohrvortrieb als Bauver-fahren gewählt.

Der Mischwasserkanal in der Wilhelm-Busch-Straße (2,87–3,12 m unter GOK) sowie geplante Netzverknüpfungs- und -entflechtungsabschnitte wurden mittels offener Verlegung realisiert. Die Lage des Baufeldes in munitions-verdächtigem Gebiet stellte dabei eine zusätzliche Herausforderung dar.

Divider
Auftraggeber
Hallesche Wasser- und Stadtwirtschaft GmbH (HWS)
Leistungen

Ingenieurbauwerke
Örtl. Bauübwerwachung
LP 1 - 8


Planung

Sibylle Gunold
Bauleitung
Ingolf Darmochwal

Planungszeitraum

11.2014 - 07.2015
Fertigstellung
11.2016

Baukosten netto

2,2 Mio. EUR


ENTWURF

Helmut-Just-Straße Halle (Saale)Neubau Mischwasserkanal, 2. Bauabschnitt

IPROconsult Logo

Die für den Rohrvortrieb notwendigen Start- und Zielbauwerke DN 3200/ 2600 wurden im Absenkverfahren ab-geteuft und anschließend zu Kontroll-schächten ausgebaut. An den im Bau-abschnitt vorhandenen Hausanschlüs-sen, die alle auf den im Betrieb blei-benden Altkanal aufbinden, wurden je nach baulichem Zustand entsprech-ende Ertüchtigungsmaßnahmen durchgeführt. Bereits vorhandene Kon-trollschächte wurden durch Beschich-tung der Innenwände und die Neuge-staltung der Bermen und Gerinne im Schachtbodenbereich saniert. Der in einer Tiefe von 2,30–2,80 m befind-liche Altkanal DN 250 erfuhr mittels GFK-Schlauchlinerverfahren eine San-ierung auf insgesamt 488 m Länge.

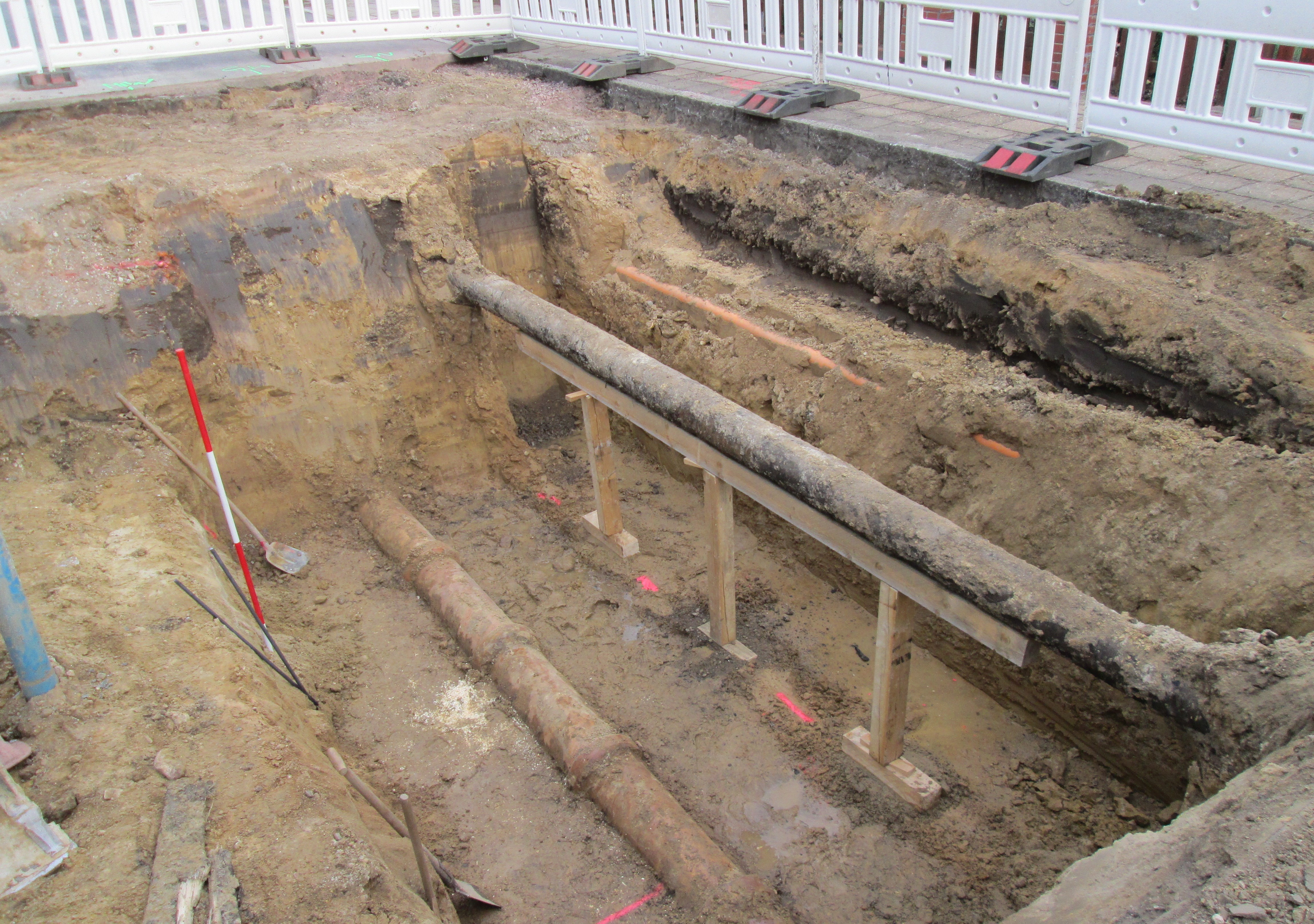

Baugrube am Standort Startschach mit zu sichernden bzw. umzuverlegenden Medien

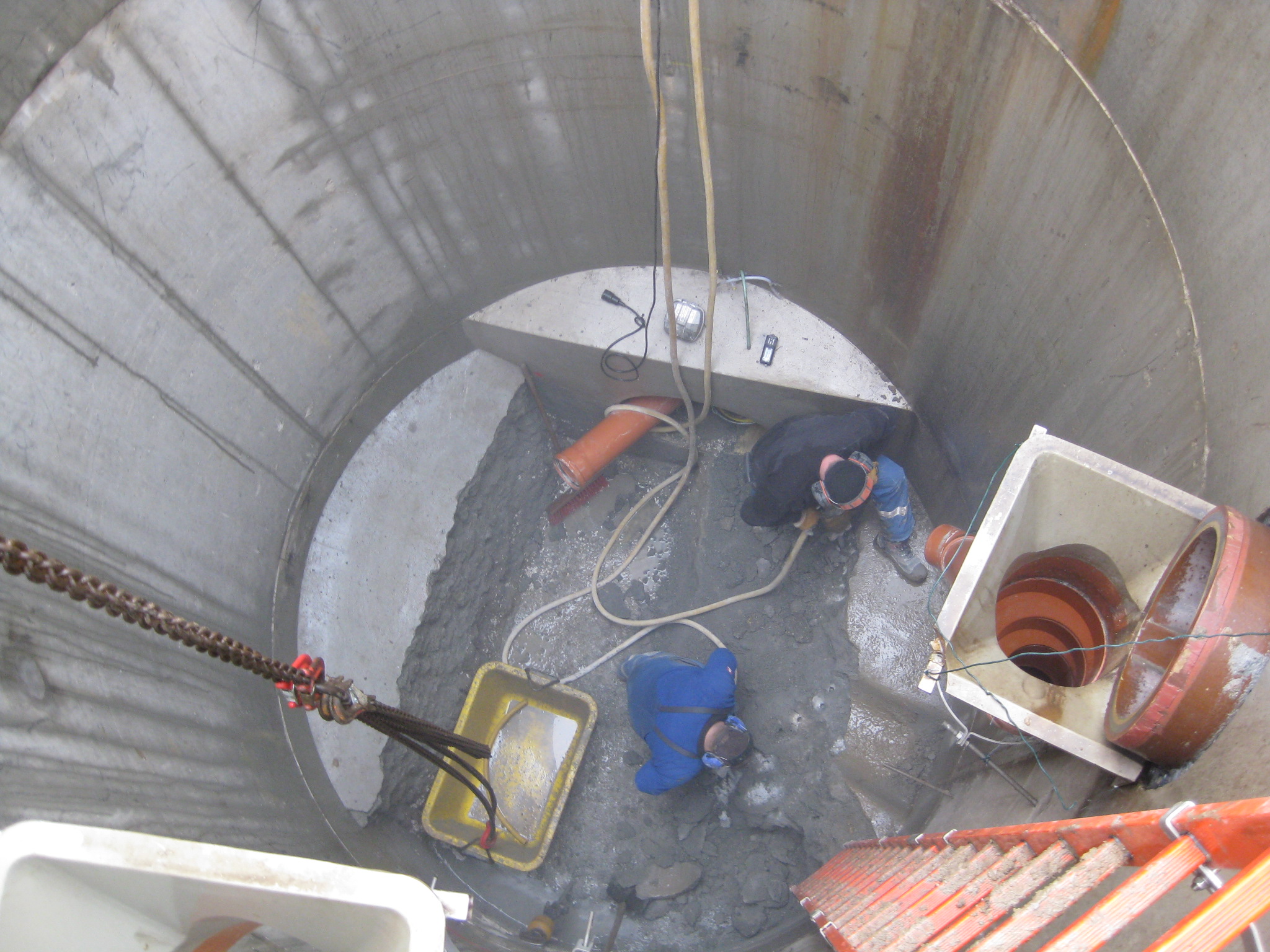

Ausbau des vorhandenen Zielschachtes BA 1 zum Kontrollschacht

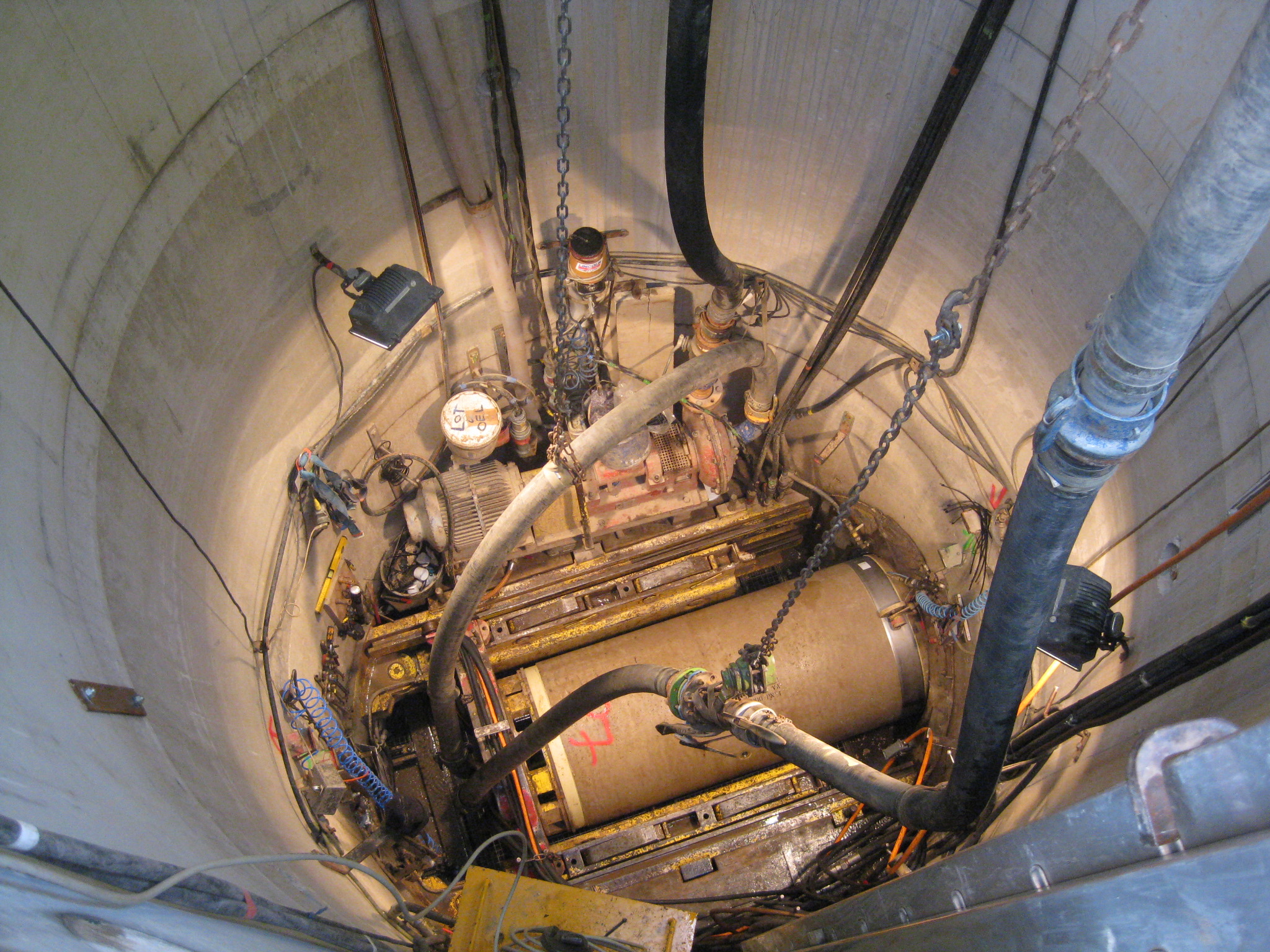

Vortriebsanlage im Startschacht Stahlbeton DN 3200
